Серия трубопроводов связи

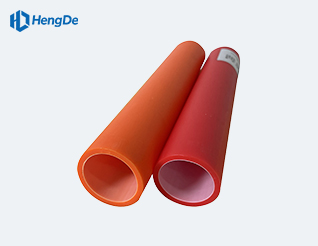

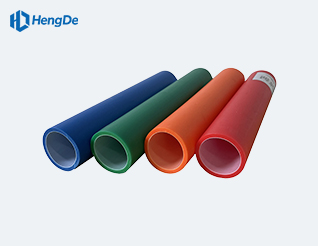

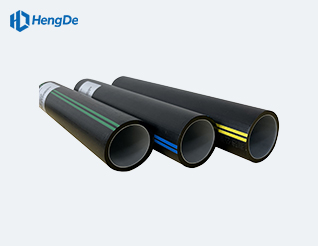

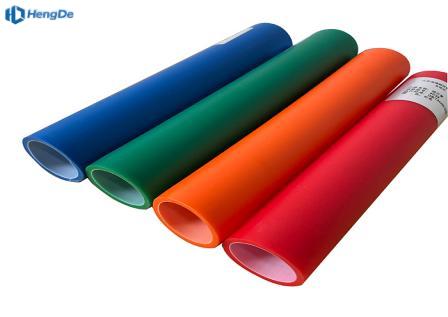

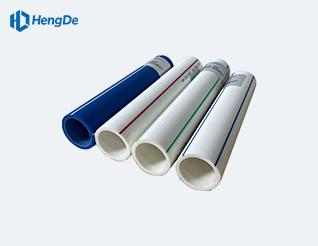

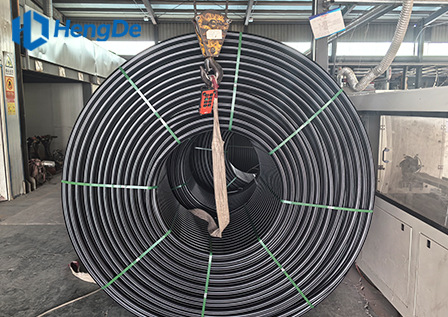

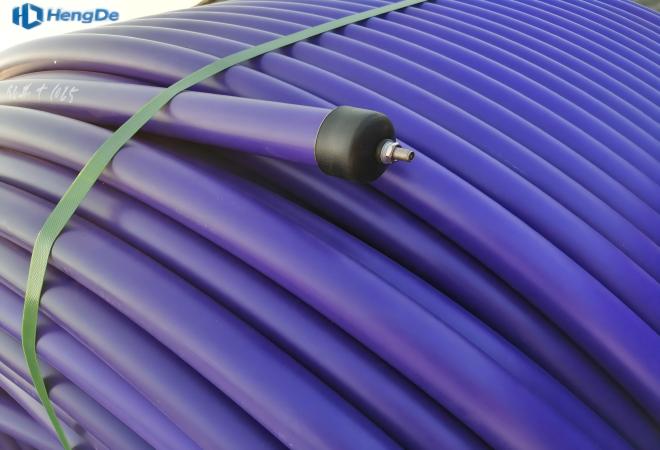

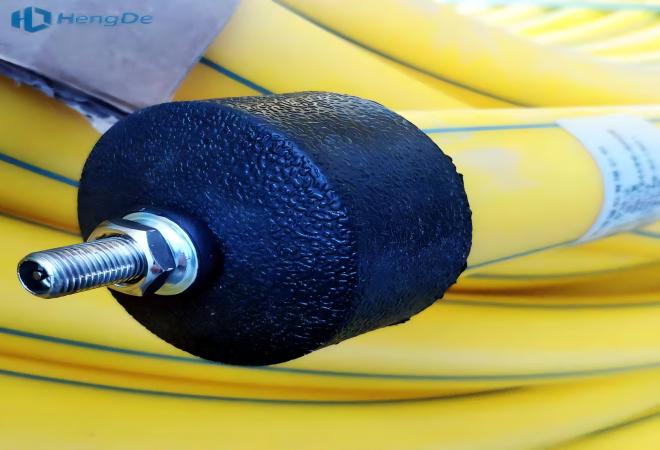

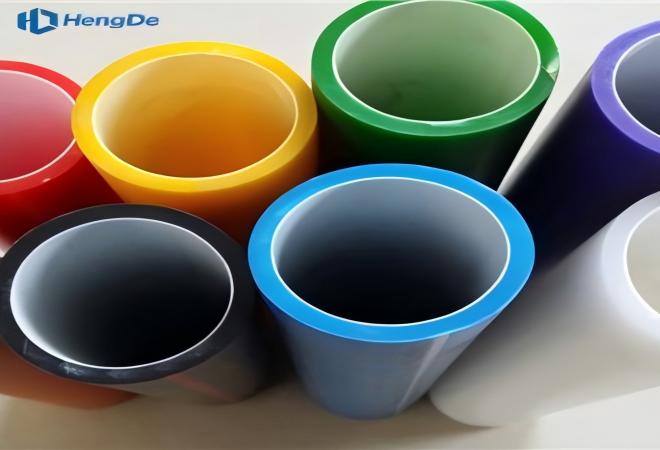

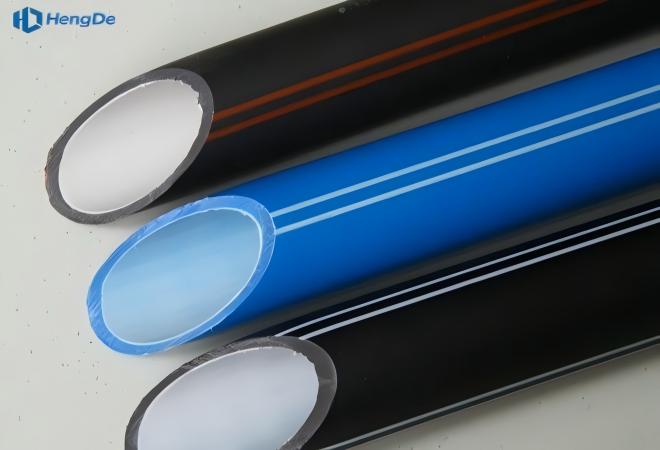

Труба кремниевого ядра HDPE
Стандарт: JT/T 496-2018
1. Размер: 32/26, 34/28, 40/33, 46/38, 50/41, 63/54 и т. д.
2. Длина: длина рулона 1000–3000 м.
3. Материал: PE80, PE100 и силикон.
4. Стандарт: GB/T 24456-2009, JT/T 496-2018.
5. Срок поставки: 10–20 дней в зависимости от общего количества.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение
Труба из полиэтилена высокой плотности (ПЭВП) с кремниевым сердечником — это труба из полиэтилена высокой плотности (ПЭВП) со структурой, состоящей из кремниевого сердечника, встроенного в наружную трубу из ПЭВП, образуя двухслойную композитную структуру. Эта труба в основном используется для защиты и прокладки коммуникационных кабелей. Она обеспечивает надежное защитное решение для предотвращения повреждения кабелей во время прокладки и обладает превосходными механическими и экранирующими свойствами.
Описание трубы из полиэтилена высокой плотности (HDPE) с силиконовым сердечником
Трубы из полиэтилена высокой плотности (HDPE) с кремниевым сердечником специально разработаны в качестве защитных трубок для оптических и электрических кабелей связи. Эти трубы изготавливаются методом соэкструзии полиэтилена высокой плотности и материала с кремниевым сердечником, что создает внутреннюю поверхность со сверхнизким коэффициентом трения. Благодаря своей прочности и смазывающему, низкофрикционному твердому каналу внутри, трубы из HDPE с кремниевым сердечником обеспечивают исключительное удобство при прокладке кабелей. Они представляют собой одно из самых передовых решений для защиты кабелей связи в мире.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества труб с силиконовым сердечником (из полиэтилена высокой плотности)
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Внутренняя стенка трубы из полиэтилена высокой плотности с силиконовым сердечником покрыта твердой, постоянно смазывающей жидкостью.
Внутренний слой из ПЭВП (полиэтилена высокой плотности) с кремниевым сердечником экструдируется синхронно со стенкой трубы из ПЭВП. Он равномерно распределен по всей внутренней поверхности, устойчив к отслаиванию и расслоению и имеет тот же срок службы, что и сама труба.
Внутренний кремниевый сердечник трубы из полиэтилена высокой плотности (HDPE) обладает идентичными механическими и физическими свойствами, что и корпус трубы.
Фрикционные свойства внутреннего кремниевого сердечника остаются неизменными с течением времени, что позволяет многократно протягивать и извлекать кабели внутри трубы.
Внутренний кремниевый слой не вступает в реакцию с водой, что позволяет промывать трубы водой в случае аварии.
Труба из полиэтилена высокой плотности (HDPE) с силиконовым сердечником имеет малый радиус изгиба (в 10 раз больше ее внешнего диаметра).
Трубу можно свободно изгибать, чтобы адаптироваться к условиям рабочей среды и местности без какой-либо предварительной обработки.
Спецификация
| Спецификация | Наружный диаметр dЭм/мм | Толщина стенки и допуск, мм | Процент отклонения от круглости | |||
| Номинальная стоимость | Допуск | Стандартное значение | Допуск | Перед намоткой | После намотки | |
| ∅16/13а | 16 | +0.2 | 1.5 | +0.20 | ≤3 | ≤5 |
| 0 | -0.15 | |||||
| ∅25/21б | 25 | +0.3 | 2.0 | +0.20 | ≤3 | ≤5 |
| 0 | -0.15 | |||||
| ∅32/26 | 32 | +0.3 | 2.5 | +0.30 | ≤2 | ≤3 |
| 0 | -0.20 | |||||
| ∅33/28×4с | 33 | - | 2.5 | +0.30 | ≤2 | ≤3 |
| -0.20 | ||||||
| ∅34/28 | 34 | +0.3 | 3.0 | +0.30 | ≤2 | ≤3 |
| 0 | -0.15 | |||||
| ∅38/33×5с | 38 | - | 2.5 | +0.30 | ≤2,5 | ≤3,5 |
| -0.20 | ||||||
| ∅40/33 | 40 | +0.4 | 3.5 | +0.35 | ≤2,5 | ≤3,5 |
| 0 | -0.20 | |||||
| ∅41/36×6(7)с | 41 | - | 2.5 | +0.35 | ≤2,5 | ≤3,5 |
| -0.20 | ||||||
| ∅46/38 | 46 | +0.4 | 4.0 | +0.35 | ≤3 | ≤5 |
| 0 | -0.20 | |||||
| ∅50/41 | 50 | +0.5 | 4.5 | +0.40 | ≤3 | ≤5 |
| 0 | -0.30 | |||||
| ∅63/54 | 63 | +0.6 | 5.0 | +0.40 | ≤3 | ≤5 |
| 0 | -0.30 | |||||
| Примечание: 1. Технические размеры и допуски ребристых труб определяются путем переговоров между поставщиком и покупателем. 2. Технические размеры, номера моделей и допуски других изделий определяются путем переговоров между поставщиком и покупателем. | ||||||
| a) Микротрубки для монтажа внутри пучковых воздуховодов. b) Коммуникационные подтрубки, предназначенные для монтажа внутри защитных воздуховодов большого диаметра. c) Наружные оболочки, подходящие для пучковых воздуховодов. | ||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Физические и химические свойства трубок с силиконовым сердечником из полиэтилена высокой плотности (HDPE) JT/T496-2018 | ||||||||||
| Элемент | φ32/26 | φ34/28 | φ40/33 | φ46/38 | φ50/41 | φ63/54 | ||||
| Твердость наружной стенки/HD | ≥59 | |||||||||
| Коэффициент трения внутренней стенки | статическое состояние：≤0,25（Метод пластин, стандартный испытательный стержень для PE-HD） | |||||||||
| динамическое состояние：≤0,15 | ||||||||||
| Предел текучести при растяжении/МПа | ≥21 | |||||||||
| Удлинение при разрыве/% | ≥500 | |||||||||
| Максимальная тяговая нагрузка/Н | ≥5000 | ≥6000 | ≥8000 | ≥10000 | ≥11000 | ≥12000 | ||||
| Характеристики холодной гибки (мм) | 300 | 300 | 400 | 500 | 625 | 750 | ||||
| Жесткость кольца/ (кН/м²) | ≥40 | ≥50 | ≥40 | ≥30 | ||||||
| Коэффициент восстановления | Когда деформация внешнего диаметра под вертикальным давлением составляет 50% от первоначального внешнего диаметра, она немедленно снимается, структура не разрушается и не расслаивается, а внутренний и внешний диаметры естественным образом восстанавливаются до более чем 85% от первоначального значения за 10 минут. | |||||||||
| Устойчивость к ударам молотка | Нормальная температура | При температуре 23°C и высоте 2 м с помощью молотка массой 15,3 кг было нанесено 10 ударов по образцам. Образец считается прошедшим проверку, если он не треснул или если ширина трещины не превышает 0,8 мм. Количество прошедших проверку образцов должно быть не менее 9. | ||||||||
| Низкая температура | Температура -20 °C, высота 2 м. Для нанесения ударов по 10 образцам используется молоток весом 15,3 кг; количество образцов без трещин должно быть не менее 9. | |||||||||
| Устойчивость к давлению воды и герметичность. | При температуре 20°C и давлении 50 кПа утечки после 24 часов выдержки не наблюдалось. Ни соединитель, ни заглушка образца трубы не протекали. | |||||||||
| Предел трещиностойкости (МПа) | Нет явных вздутий, нет протечек, нет разрывов. | |||||||||
| Усилие соединения с трубным стыком (Н) | ≥4300 | ≥4300 | ≥6700 | ≥8000 | ||||||
| Коэффициент продольной усадки/% | ≤3.0 | |||||||||
| Температура хрупкости (°C) | -75 | |||||||||
| Устойчивость к растрескиванию под воздействием окружающей среды | 48 ч, частота отказов ≤20% | |||||||||
| Скорость потока расплава (MFR) (г/10 мин) | MFR(190/2.16)≤0.5 | |||||||||
| Устойчивость к растрескиванию под воздействием термических напряжений | 168 ч, частота отказов ≤20% | |||||||||
| Пробивная прочность на промышленной частоте (МВ/м) | ≥24 | |||||||||
| Устойчив к коррозии под воздействием химических сред. | Погрузите образцы в 5% раствор.NaCl 40%ЧАС₂ТАК₄ и 40%NaOH Растворы выдерживаются в течение 24 часов, при этом не должно наблюдаться заметного выцветания или коррозии. | |||||||||
| Устойчивость к углеводородам | После выдержки образца в гептане в течение 720 часов к нему прикладывается внешняя сила 528 Н. После снятия нагрузки образец остается неповрежденным, а остаточная деформация не превышает 5%. | |||||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
Подходит для наружных коммуникационных кабелей, сетей общественного информационного обеспечения, систем кабельного телевидения, автомагистралей и других проектов по передаче коммуникационных кабелей.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Наша картина

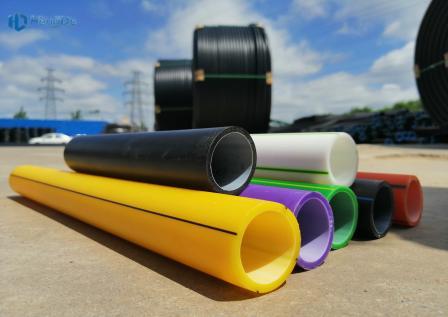

- Панорама товара

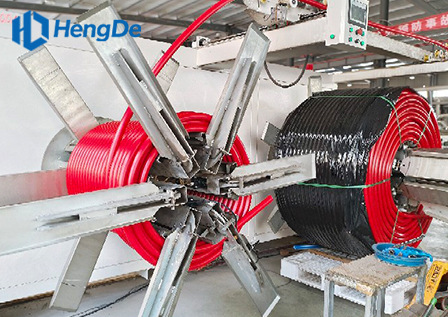

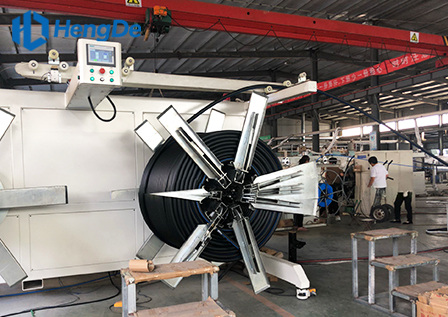

- Производство продукции
