Серия газовых труб

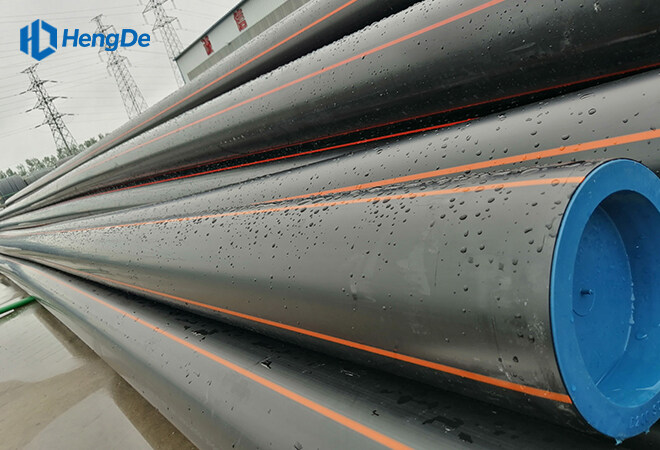

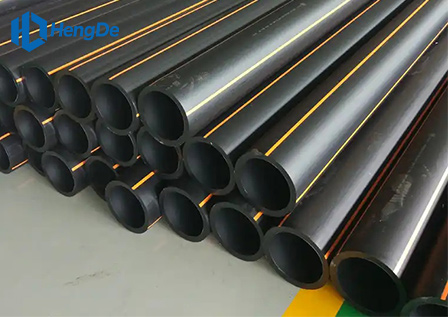

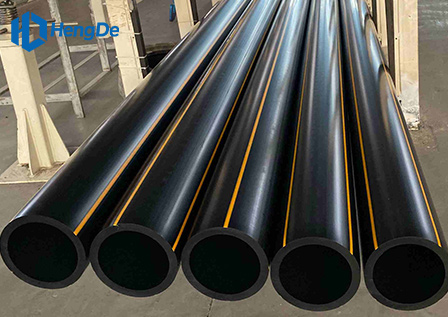

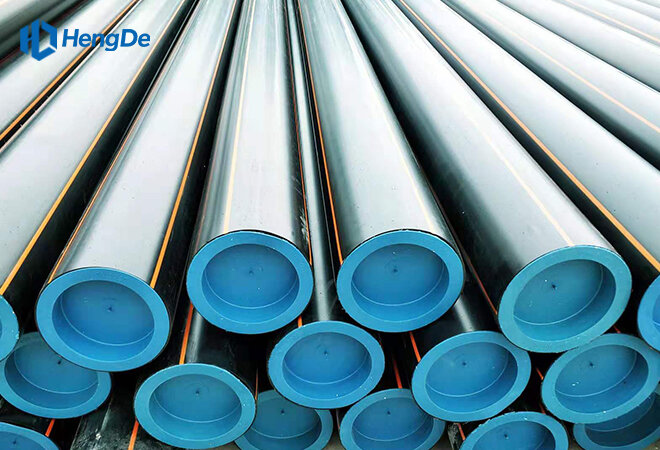

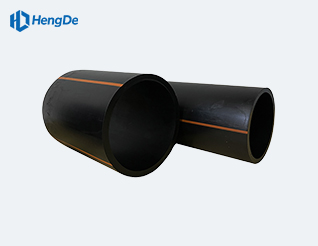

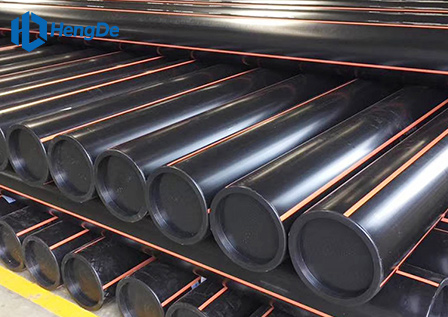

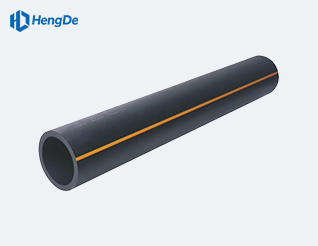

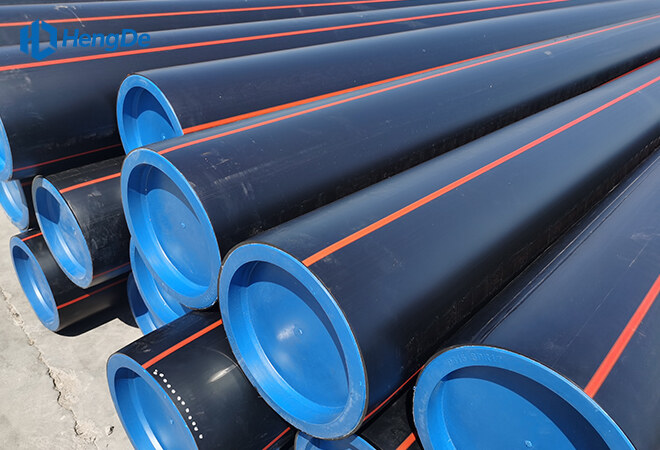

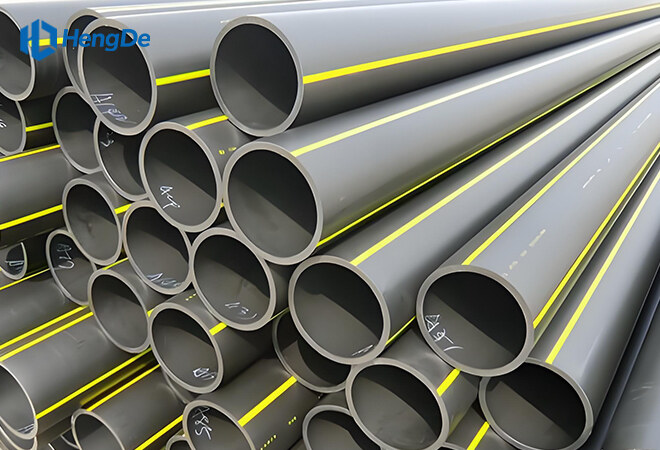

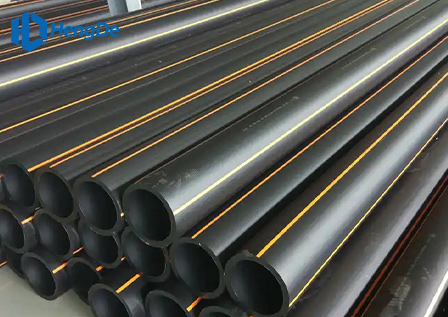

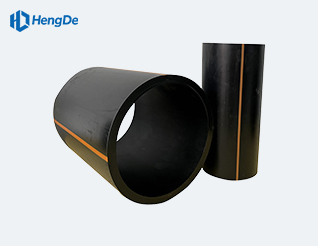

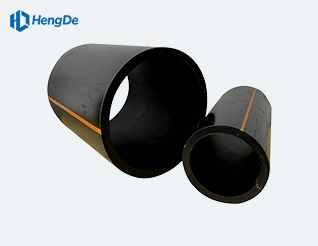

Газовые трубы HDPE
Стандартный: ASTM D2513
1. Размер: наружный диаметр 20–630 мм (1/2–24 дюйма).
2. Показатель SDR (давление): SDR6, SDR7, SDR9, SDR11, SDR13.6, SDR17, SDR17.6, SDR21, SDR26, SDR32.5.
3. Материал: PE100, PE80, PE4710, PE3608, PE100RC.
4. Длина: 5,8 м / 11,8 м; для диаметров DN20–90 мм — в бухтах по 100–200 м.
5. Области применения: нефть, природный газ, метан и т. д.
6. Стандарты: ISO4437, EN1555, GB/T15558, AS/NZS4130, ASTM D2513 и др.
7. Срок поставки: 10–20 дней в зависимости от общего объема заказа.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение
Газовые трубы из ПНД (полиэтилена низкого давления) — это разновидность полиэтиленовых труб, применяемых преимущественно в системах транспортировки и распределения природного газа и нефти (в том числе при подземной прокладке). Эти трубы обладают особыми характеристиками, такими как огнестойкость и антистатические свойства; они изготавливаются из первичного полиэтилена марок PE4710, PE100 (бимодальный полиэтилен) или PE80, что обеспечивает превосходные эксплуатационные качества и длительный срок службы.
Компания Hengde Pipeline предлагает специализированные решения, призванные удовлетворить растущий спрос на энергоносители, обусловленный увеличением численности населения планеты. Поставляемые нами системы для газораспределительных сетей прошли строгие испытания, подтверждающие их соответствие высочайшим стандартам безопасности и гарантирующие стабильную, надежную работу.
Описание газовой трубы из ПНД (полиэтилена низкого давления)
Газовые трубы из ПНД (полиэтилена низкого давления) производства Hengde Pipeline — это незаменимое решение для наружных магистральных трубопроводов природного и сжиженного газа, а также для сетей газораспределения. Впервые газовые трубы из ПНД начали применяться в Европе и Северной Америке в 1960-х годах. По имеющимся оценкам, сегодня более 80% трубопроводов, прокладываемых в мире для систем газораспределения, изготавливаются именно из ПНД.
Качество газовых труб имеет решающее значение. Для обеспечения высокого качества производство труб должно отвечать трем ключевым условиям: наличие высококвалифицированного персонала, использование современного экструзионного оборудования и применение стандартизированного сырья.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества газовых труб из полиэтилена высокой плотности (ПВП)
Безопасная и герметичная, утечка-устойчивая
Гладкая внутренняя стена, высокий поток
Взрывонепроницаемый и устойчивый к трещинам
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Надежные соединения, исключающие утечки: полиэтиленовые трубопроводные системы соединяются методом сварки встык или электромуфтовой сварки, при этом прочность соединения превышает прочность самой трубы.
Превосходная коррозионная стойкость: полиэтилен — инертный материал, устойчивый к воздействию широкого спектра химических сред.
Исключительная прочность: относительное удлинение при разрыве, как правило, превышает 500%, что обеспечивает высокую способность адаптироваться к неравномерной осадке основания и отличные сейсмостойкие характеристики.
Превосходная гибкость труб из ПНД: благодаря устойчивости к царапинам и исключительной стойкости к быстрому распространению трещин (RCP), трубы из ПНД допускают различные способы монтажа, что позволяет минимизировать общие затраты на установку.
Длительный срок службы: каждая труба рассчитана на эксплуатацию в течение 50–100 лет, что гарантирует надежную работу без утечек и разрывов на протяжении всего срока службы.
Спецификация
| РЕЙТИНГ ДАВЛЕНИЯ 4710 | DR7 | DR9 | DR11 | DR11 .5 | DR 13.5 | DR17 | ДР 21 | DR26 | DR 32.5 | |||
| Коэффициент запаса прочности (DF) = 0,4 | 125 фунтов на квадратный дюйм | 125 фунтов на квадратный дюйм | 125 фунтов на квадратный дюйм | 122 psi | 102 psi | 80 фунтов на квадратный дюйм | 64 psi | НА | НА | |||
| Коэффициент запаса прочности (DF) = 0,32 | 125 фунтов на квадратный дюйм | 125 фунтов на квадратный дюйм | 102 psi | 98 фунтов на квадратный дюйм | 82 psi | 64 psi | 51 psi | 41 psi | 33 psi | |||
| Размер трубы IPS (дюймы) | Номинальный внешний диаметр (дюймы) | Номинальный внешний диаметр (мм) | Минимальная толщина стены (дюймы) | Минимальная толщина стены (дюймы) | Минимальная толщина стены (дюймы) | Минимальная толщина стены (дюймы) | Минимальная высота стены (дюймы) | Минимальная толщина стены (дюймы) | Минимальная толщина стены (дюймы) | Минимальная толщина стены (дюймы) | Минимальная толщина стены (дюймы) | Размер трубы IPS (дюймы) |
| 1/2 | 0.840 | 21.336 | 0.120 | 0.093 | 0.076 | 0.073 | 0.062 | - | - | - | - | 1/2 |
| 3/4" | 1.050 | 26.670 | 0.150 | 0.117 | 0.095 | 0.091 | 0.078 | 0.062 | - | - | - | 3/4" |
| 1" | 1.315 | 33.401 | 0.188 | 0.146 | 0.120 | 0.114 | 0.097 | 0.077 | - | - | - | 1" |
| 1 1/4" | 1.660 | 42.164 | 0.237 | 0.184 | 0.151 | 0.144 | 0.123 | 0.098 | - | - | - | 1 1/4" |
| 1 1/2" | 1.900 | 48.260 | 0.271 | 0.211 | 0.173 | 0.165 | 0.141 | 0.112 | - | - | - | 1 1/2" |
| 2" | 2.375 | 60.325 | 0.339 | 0.264 | 0.216 | 0.207 | 0.176 | 0.140 | 0.113 | - | - | 2" |
| 3" | 3.500 | 88.900 | 0.500 | 0.389 | 0.318 | 0.304 | 0.259 | 0.206 | 0.167 | - | - | 3" |
| 4" | 4.500 | 114.300 | 0.643 | 0.5 | 0.409 | 0.391 | 0.333 | 0.265 | 0.214 | 0.173 | 0.138 | 4" |
| 5" | 5.563 | 141.300 | - | 0.618 | 0.506 | - | 0.412 | 0.327 | 0.265 | - | - | 5" |
| 6" | 6.625 | 168.275 | 0.946 | 0.736 | 0.602 | 0.576 | 0.491 | 0.390 | 0.315 | 0.255 | 0.204 | 6" |
| 8" | 8.625 | 219.075 | 1.232 | 0.958 | 0.784 | 0.750 | 0.639 | 0.507 | 0.411 | 0.332 | 0.265 | 8" |
| 10" | 10.750 | 273.050 | 1.536 | 1.194 | 0.977 | 0.935 | 0.796 | 0.632 | 0.512 | 0.413 | 0.331 | 10" |
| 12" | 12.750 | 323.850 | 1.821 | 1.417 | 1.159 | 1.109 | 0.944 | 0.750 | 0.607 | 0.490 | 0.392 | 12" |
| РЕЙТИНГ ДАВЛЕНИЯ 4710 | DF=0,32 | 100 фунтов на квадратный дюйм | 100 фунтов на квадратный дюйм | 100 фунтов на квадратный дюйм | 100 фунтов на квадратный дюйм | 82 psi | 64 psi | 51 psi | 41 psi | 33 psi | ||
| 14" | 14 | 355.60 | 2.000 | 1.556 | 1.273 | 1.217 | 1.037 | 0.824 | 0.667 | 0.538 | 0.431 | 14" |
| 16" | 16 | 406.40 | 2.286 | 1.778 | 1.455 | 1.391 | 1.185 | 0.941 | 0.762 | 0.615 | 0.492 | 16" |
| 18" | 18 | 457.20 | 2.571 | 2.000 | 1.636 | 1.565 | 1.333 | 1.059 | 0.857 | 0.692 | 0.554 | 18" |
| 20" | 20 | 508.00 | 2.857 | 2.222 | 1.818 | 1.739 | 1.481 | 1.176 | 0.952 | 0.769 | 0.615 | 20" |
| 22" | 22 | 558.80 | 3.143 | 2.444 | 2.000 | 1.913 | 1.630 | 1.294 | 1.048 | 0.846 | 0.677 | 22" |
| 24" | 24 | 609.60 | 3.429 | 2.667 | 2.182 | 2.087 | 1.778 | 1.412 | 1.143 | 0.923 | 0.738 | 24" |
| Стандарт на продукцию: ASTM D2513 Состав трубы: ASTM D3350 PPI PE 4710/PE100 (только первичный материал) Газораспределительные трубы PE4710/PE100 изготавливаются в соответствии с ASTM D 2513 для подземного распределения природного газа, сжиженного нефтяного газа и газа, поступающего на склады. Для труб PE4710 диаметром 12 дюймов и менее может использоваться коэффициент запаса прочности (DF) 0,4. Максимальное рабочее давление для газораспределительных труб PE3408/PE4710/PE100 диаметром 12 дюймов и менее составляет 125 фунтов на квадратный дюйм, а для труб диаметром более 12 дюймов — 100 фунтов на квадратный дюйм, и 100 фунтов на квадратный дюйм для всех типоразмеров. | ||||||||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Трубы категории ASTM D2513-16 | |||||||||
| Свойство | Метод испытания | Категория | |||||||
| А | Б | С | Д | Е | Ф | Г | ЧАС | ||
| Температура, °F (°C) | 100 (38) | 120 (49) | 140 (60) | 160 (71) | 180 (82) | 200 (93) | |||
| Расчетная мощность при гидростатических нагрузках, psi (МПа) | Д2837 | 400 (2.8) | 500 (3.4) | 630 (4.3) | 800 (5.5) | 1000 (6.9) | 1250 (8.6) | 1600 (11.0) | 2000 (13.8) |
| Индекс плавления | Д1238 | >0.5 | 0,2–0,5 | 0,01–0,3 | <0,01 | ||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
Трубы из полиэтилена высокой плотности (ПЭВП) отличаются высокой экономической эффективностью, исключительной надежностью и значительными преимуществами по сравнению с традиционными трубопроводными системами. Они широко применяются для городских газопроводов, трубопроводов для транспортировки сжиженного углеводородного газа (СУГ) и промышленных газопроводов; кроме того, они являются оптимальным выбором для промысловых трубопроводов сбора и транспортировки продукции, нефтепродуктопроводов, трубопроводов сжатого воздуха, систем сбора газа угольных пластов, а также для транспортировки нефтегазовых смесей.
Транспортировка нефти.
Транспортировка воды.
Подача технической воды.
Сбор метана.
Сбор нефти и газа.
Системы газораспределения.
Применение в горнодобывающей промышленности.
Трубопроводы для транспортировки «кислого» и влажного газа.
Морские нефтегазовые операции.
Трубопроводы для транспортировки сжиженного углеводородного газа (СУГ).
Промышленные газопроводы.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Скачать
Наша картина
- Панорама товара

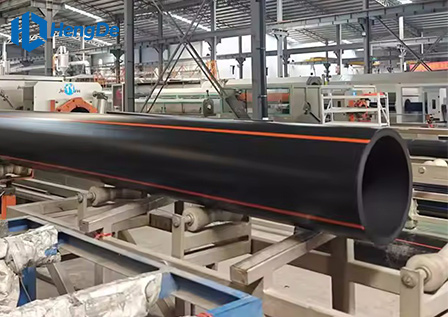

- Производство продукции
