Серия трубопроводов связи

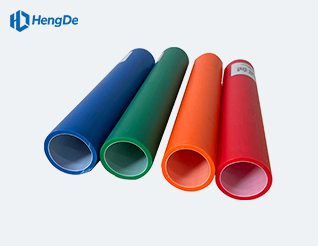

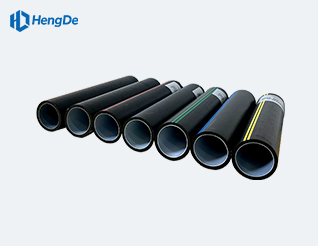

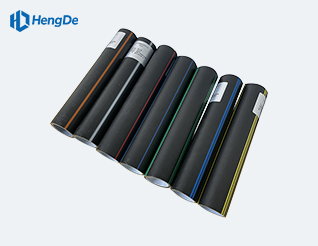

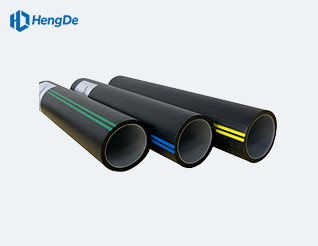

Труба кремниевого ядра HDPE
Стандарт: GB/T 24456-2009
1. Размер : 32/26 , 34/28, 40/33, 46/38, 50/41, 63/54 и т. д .
2. Длина: Длина рулона 1000 м - 3000 м .
3. Материал: PE80, PE100 и силикон .
4. Стандарт: GB/T 24456-2009, JT/T496-2004.
5. Доставка: 10-20 дней в зависимости от общего количества.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение
Труба из полиэтилена высокой плотности (ПЭВП) с кремниевым сердечником — это труба из полиэтилена высокой плотности (ПЭВП) со структурой, состоящей из кремниевого сердечника, встроенного в наружную трубу из ПЭВП, образуя двухслойную композитную структуру. Эта труба в основном используется для защиты и прокладки коммуникационных кабелей. Она обеспечивает надежное защитное решение для предотвращения повреждения кабелей во время прокладки и обладает превосходными механическими и экранирующими свойствами.
Описание трубы из полиэтилена высокой плотности (HDPE) с силиконовым сердечником
Трубы из полиэтилена высокой плотности (HDPE) с кремниевым сердечником специально разработаны в качестве защитных трубок для оптических и электрических кабелей связи. Эти трубы изготавливаются методом соэкструзии полиэтилена высокой плотности и материала с кремниевым сердечником, что создает внутреннюю поверхность со сверхнизким коэффициентом трения. Благодаря своей прочности и смазывающему, низкофрикционному твердому каналу внутри, трубы из HDPE с кремниевым сердечником обеспечивают исключительное удобство при прокладке кабелей. Они представляют собой одно из самых передовых решений для защиты кабелей связи в мире.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества труб с силиконовым сердечником (из полиэтилена высокой плотности)
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Внутренняя стенка трубы из полиэтилена высокой плотности с силиконовым сердечником покрыта твердой, постоянно смазывающей жидкостью.
Внутренний слой из ПЭВП (полиэтилена высокой плотности) с кремниевым сердечником экструдируется синхронно со стенкой трубы из ПЭВП. Он равномерно распределен по всей внутренней поверхности, устойчив к отслаиванию и расслоению и имеет тот же срок службы, что и сама труба.
Внутренний кремниевый сердечник трубы из полиэтилена высокой плотности (HDPE) обладает идентичными механическими и физическими свойствами, что и корпус трубы.
Фрикционные свойства внутреннего кремниевого сердечника остаются неизменными с течением времени, что позволяет многократно протягивать и извлекать кабели внутри трубы.
Внутренний кремниевый слой не вступает в реакцию с водой, что позволяет промывать трубы водой в случае аварии.
Труба из полиэтилена высокой плотности (HDPE) с силиконовым сердечником имеет малый радиус изгиба (в 10 раз больше ее внешнего диаметра).
Трубу можно свободно изгибать, чтобы адаптироваться к условиям рабочей среды и местности без какой-либо предварительной обработки.
Спецификация
| Спецификация DN | Наружный диаметр dЭм/мм | Толщина стенки и допуск, мм | Процент отклонения от круглости | |||
| Номинальная стоимость | Допуск | Стандартное значение | Допуск | Перед намоткой | После намотки | |
| 32/26 | 32 | 0.3 | 2.5 | 0.3 | ≤2 | ≤3 |
| 0 | 0 | |||||
| 34/28 | 34 | 0.3 | 3 | 0.3 | ≤2 | ≤3 |
| 0 | 0 | |||||
| 40/33 | 40 | 0.4 | 3.5 | 0.35 | ≤2,5 | ≤3,5 |
| 0 | 0 | |||||
| 46/38 | 46 | 十0,4 | 4 | 0.35 | ≤3 | ≤5 |
| 0 | 0 | |||||
| 50/41 | 50 | 0.5 | 4.5 | 0.4 | ≤3 | ≤5 |
| 0 | 0 | |||||
| 63/54 | 63 | 0.6 | 5 | 0.4 | ≤3 | ≤5 |
| 0 | 0 | |||||
| Технические размеры и допуски ребристых труб определяются путем переговоров между поставщиком и покупателем. | ||||||
| Спецификация (DN) | Номинальная длина/м | Отклонение длины / % |
| 32/26 | 3000 | ≥+0.3 |
| 34/28 | 3000 | ≥+0.3 |
| 40/33 | 2000 | ≥+0.3 |
| 46/38 | 1500 | ≥+0.3 |
| 50/41 | 1500 | ≥+0.3 |
| 63/54 | 1000 | ≥+0.3 |
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Физические и химические свойства трубок с силиконовым сердечником из ПЭВП (HDPE) согласно стандарту GB/T24456-2009 | ||||||
| Элемент | 32/26 | 34/28 | 40/33 | 46/38 | 50/41 | 63/54 |
| Твердость наружной стенки/HD | ≥59 | |||||
| Коэффициент трения внутренней стенки | статическое состояние：≤0,25（Метод пластин, стандартный испытательный стержень для PE-HD） | |||||
| динамическое состояние：≤0,15（метод круглого барабана） | ||||||
| Предел текучести при растяжении/МПа | ≥20 | |||||
| Удлинение при разрыве/% | ≥500 | |||||
| Максимальная тяговая нагрузка/Н | ≥5000 | ≥6000 | ≥8000 | ≥10000 | ≥11000 | ≥12000 |
| Свойства холодной гибки | В соответствии с указанным ниже радиусом изгиба, силиконовая трубка с сердечником, соответствующая спецификациям, должна быть подвергнута испытанию на холодный изгиб, при этом не должно наблюдаться растрескивания и явного побеления под воздействием напряжений. | |||||
| 300 мм | 300 мм | 400 мм | 500 мм | 625 мм | 750 мм | |
| Жесткость кольца/ (кН/м²) | ≥50 | ≥40 | ≥30 | |||
| Коэффициент восстановления/% | Когда деформация внешнего диаметра под вертикальным давлением составляет 50% от первоначального внешнего диаметра, она немедленно снимается, структура не разрушается и не расслаивается, а внутренний и внешний диаметры естественным образом восстанавливаются до более чем 85% от первоначального значения за 10 минут. | |||||
| Устойчивость к ударам молотка | При температуре -20 °C 10 образцов должны быть подвергнуты ударам молотка весом 15,3 кг, при этом более 9 (включительно) образцов должны пройти насквозь. | |||||
| Гидравлическое сопротивление | Образец выдерживали в течение 15 минут при температуре 20 °C и давлении воды 2,0 МПа, видимых трещин обнаружено не было. | |||||
| Коэффициент продольной усадки/% | ≤3.0 | |||||
| Устойчивость к растрескиванию под воздействием окружающей среды | 48 часов, количество отказов ≤20% | |||||
| Устойчивость к углеводородам | После выдержки в гептане в течение 720 часов к кремниевой сердцевине трубки прикладывалась внешняя сила 528 Н, образец не повреждался, а остаточная деформация не превышала 5%. | |||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
Подходит для наружных коммуникационных кабелей, сетей общественного информационного обеспечения, систем кабельного телевидения, автомагистралей и других проектов по передаче коммуникационных кабелей.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Наша картина

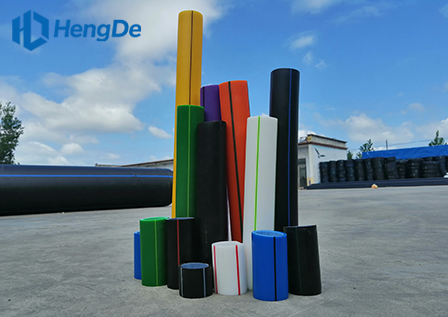

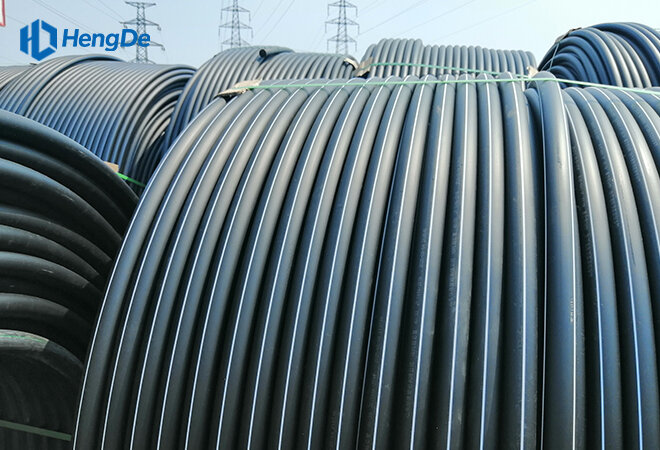

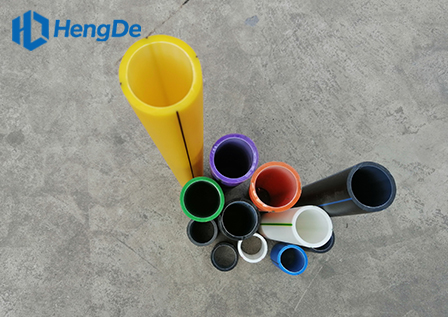

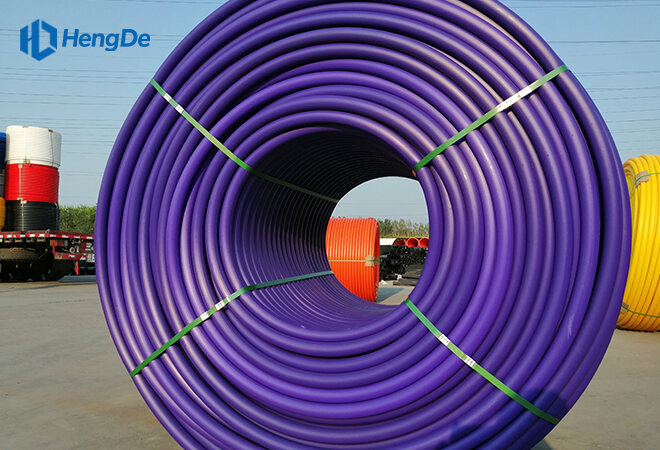

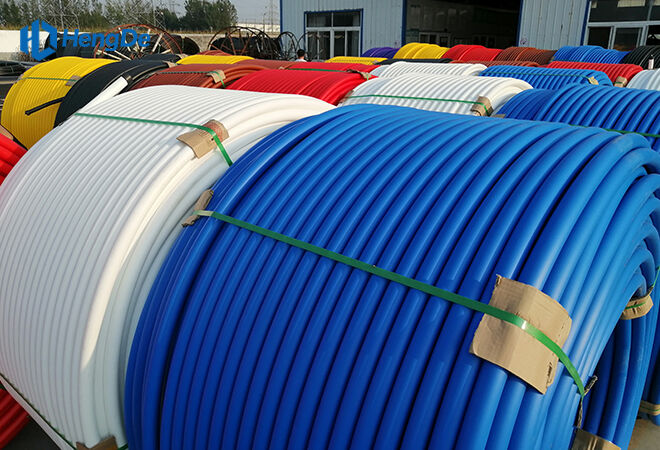

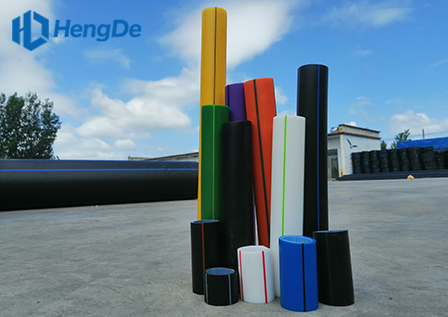

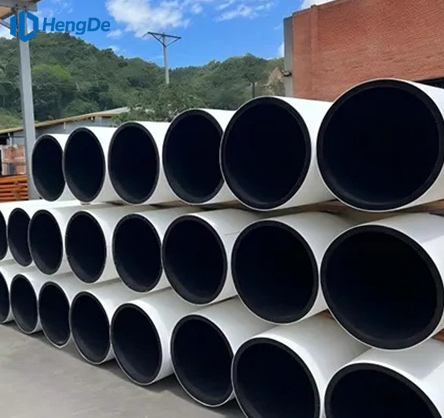

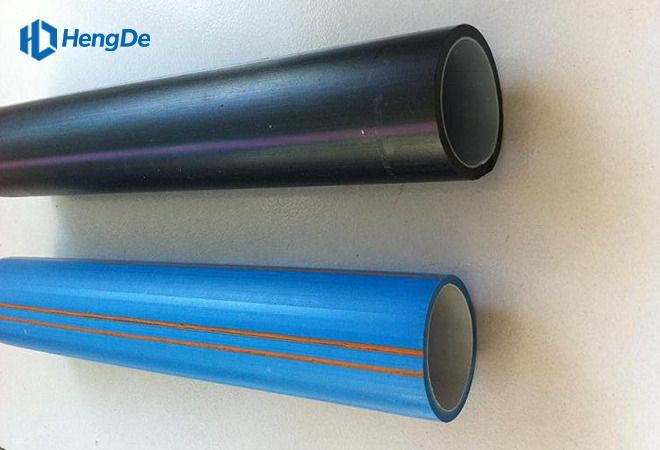

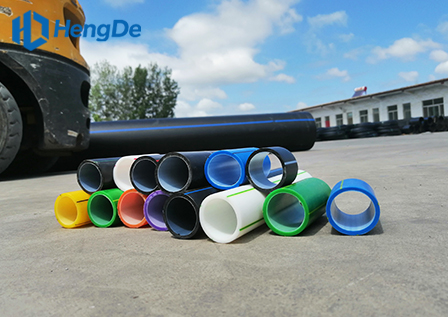

- Панорама товара

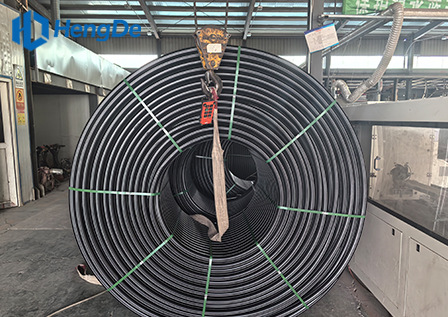

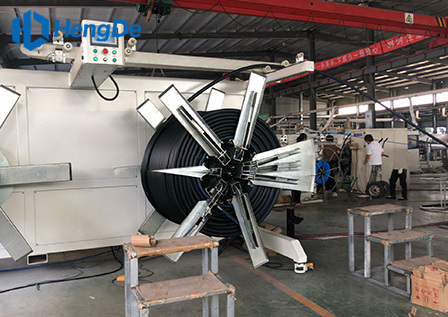

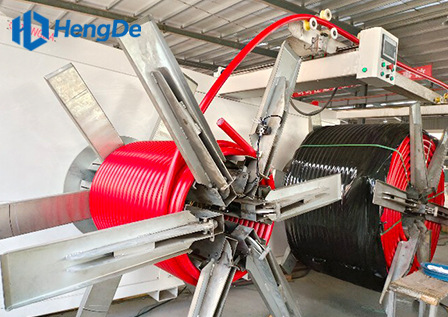

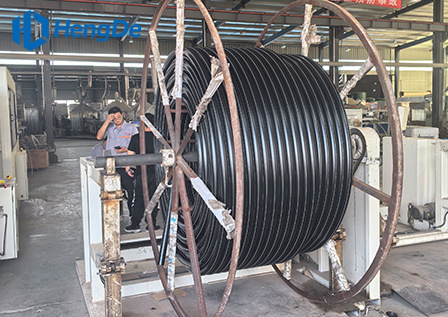

- Производство продукции
