Серия газовых труб

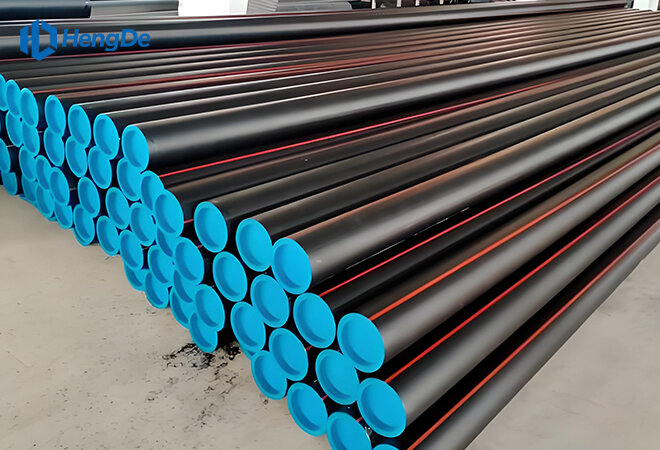

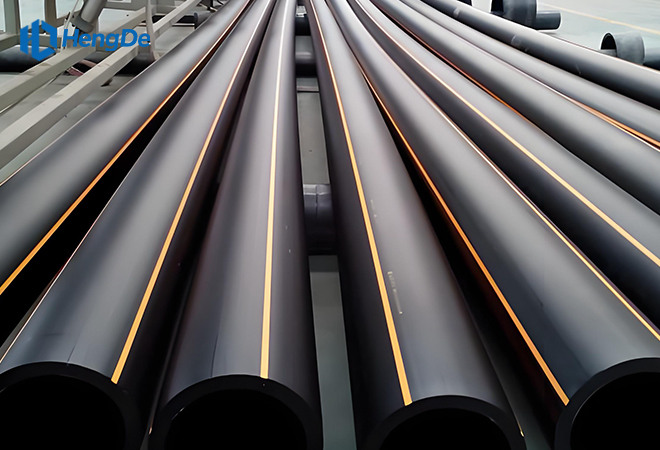

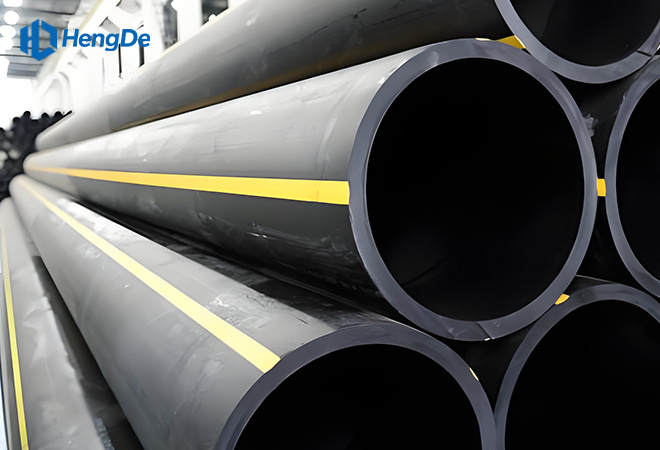

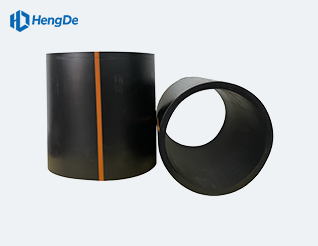

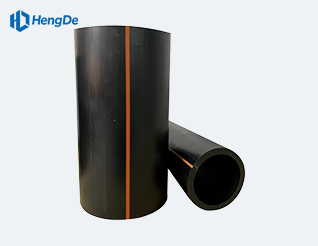

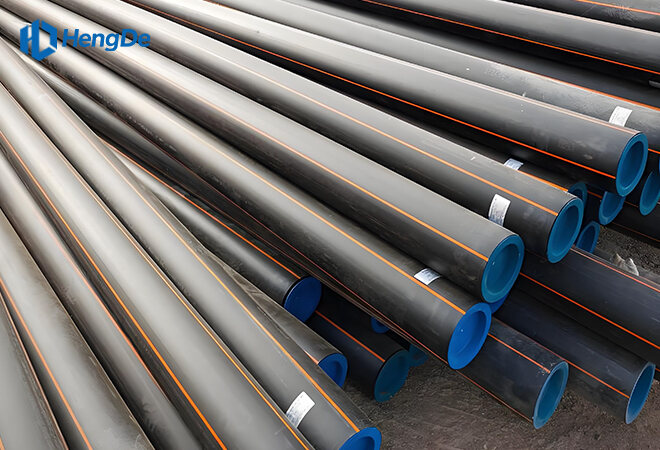

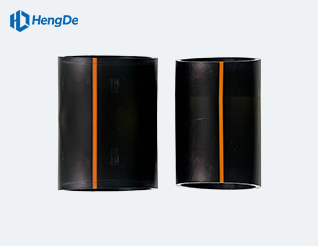

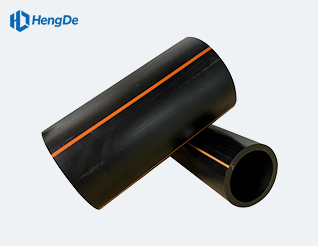

Газовые трубы HDPE
Стандартный: EN1555
1. Размер: наружный диаметр 20–630 мм (1/2–24 дюйма).
2. Показатель SDR (давление): SDR6, SDR7, SDR9, SDR11, SDR13.6, SDR17, SDR17.6, SDR21, SDR26, SDR32.5.
3. Материал: PE100, PE80, PE4710, PE3608, PE100RC.
4. Длина: 5,8 м / 11,8 м; для диаметров DN20–90 мм — в бухтах по 100–200 м.
5. Области применения: нефть, природный газ, метан и т. д.
6. Стандарты: ISO4437, EN1555, GB/T15558, AS/NZS4130, ASTM D2513 и др.
7. Срок поставки: 10–20 дней в зависимости от общего объема заказа.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение
Газовые трубы из ПНД (полиэтилена низкого давления) — это разновидность полиэтиленовых труб, применяемых преимущественно в системах транспортировки и распределения природного газа и нефти (в том числе при подземной прокладке). Эти трубы обладают особыми характеристиками, такими как огнестойкость и антистатические свойства; они изготавливаются из первичного полиэтилена марок PE4710, PE100 (бимодальный полиэтилен) или PE80, что обеспечивает превосходные эксплуатационные качества и длительный срок службы.
Компания Hengde Pipeline предлагает специализированные решения, призванные удовлетворить растущий спрос на энергоносители, обусловленный увеличением численности населения планеты. Поставляемые нами системы для газораспределительных сетей прошли строгие испытания, подтверждающие их соответствие высочайшим стандартам безопасности и гарантирующие стабильную, надежную работу.
Описание газовой трубы из ПНД (полиэтилена низкого давления)
Газовые трубы из ПНД (полиэтилена низкого давления) производства Hengde Pipeline — это незаменимое решение для наружных магистральных трубопроводов природного и сжиженного газа, а также для сетей газораспределения. Впервые газовые трубы из ПНД начали применяться в Европе и Северной Америке в 1960-х годах. По имеющимся оценкам, сегодня более 80% трубопроводов, прокладываемых в мире для систем газораспределения, изготавливаются именно из ПНД.
Качество газовых труб имеет решающее значение. Для обеспечения высокого качества производство труб должно отвечать трем ключевым условиям: наличие высококвалифицированного персонала, использование современного экструзионного оборудования и применение стандартизированного сырья.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества газовых труб из полиэтилена высокой плотности (ПВП)
Тщательно подбирайте материалы
Равномерная толщина стенки
Гладкая плавящаяся поверхность, гладкая внутренняя стенка
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Надежные соединения, исключающие утечки: полиэтиленовые трубопроводные системы соединяются методом сварки встык или электромуфтовой сварки, при этом прочность соединения превышает прочность самой трубы.
Превосходная коррозионная стойкость: полиэтилен — инертный материал, устойчивый к воздействию широкого спектра химических сред.
Исключительная прочность: относительное удлинение при разрыве, как правило, превышает 500%, что обеспечивает высокую способность адаптироваться к неравномерной осадке основания и отличные сейсмостойкие характеристики.
Превосходная гибкость труб из ПНД: благодаря устойчивости к царапинам и исключительной стойкости к быстрому распространению трещин (RCP), трубы из ПНД допускают различные способы монтажа, что позволяет минимизировать общие затраты на установку.
Длительный срок службы: каждая труба рассчитана на эксплуатацию в течение 50–100 лет, что гарантирует надежную работу без утечек и разрывов на протяжении всего срока службы.
Спецификация
| Номинальный наружный диаметр DN/OD | Средний наружный диаметр dem | Максимальная некруглость для прямых трубдо н.э. | Материал PE80 | Материал PE100 | |||||
| SDR11/ PN4 Bar | SDR17.6/ PN4 Bar | Стержень SDR11/PN10 | |||||||
| Мин. | Макс.а | Т.(мм) | Вес (кг/м) | Т.(мм) | Вес (кг/м) | Т.(мм) | Вес (кг/м) | ||
| 16 | 16 | 16.3 | 1.2 | - | - | - | - | - | - |
| 20 | 20 | 20.3 | 1.2 | 2.3 | 0.12 | 2.3 | 0.13 | 3.0 | 0.16 |
| 25 | 25 | 25.3 | 1.2 | 2.3 | 0.15 | 2.3 | 0.17 | 3.0 | 0.21 |
| 32 | 32 | 32.3 | 1.3 | 2.9 | 0.27 | 2.3 | 0.22 | 3.0 | 0.28 |
| 40 | 40 | 40.4 | 1.4 | 3.7 | 0.43 | 2.3 | 0.28 | 3.7 | 0.43 |
| 50 | 50 | 50.4 | 1.4 | 4.6 | 0.67 | 2.9 | 0.44 | 4.6 | 0.67 |
| 63 | 63 | 63.4 | 1.5 | 5.8 | 1.05 | 3.9 | 0.69 | 5.8 | 1.06 |
| 75 | 75 | 75.5 | 1.6 | 6.8 | 1.47 | 4.3 | 0.98 | 6.8 | 1.48 |
| 90 | 90 | 90.6 | 1.8 | 8.2 | 2.12 | 5.2 | 1.39 | 8.2 | 2.13 |
| 110 | 110 | 110.7 | 2.2 | 10.0 | 3.14 | 6.3 | 2.08 | 10.0 | 3.18 |
| 125 | 125 | 125.8 | 2.5 | 11.4 | 4.08 | 7.1 | 2.67 | 11.4 | 4.11 |
| 140 | 140 | 140.9 | 2.8 | 12.7 | 5.08 | 8.0 | 3.36 | 12.7 | 5.14 |
| 160 | 160 | 161.0 | 3.2 | 14.6 | 6.67 | 9.1 | 4.35 | 14.6 | 6.81 |
| 180 | 180 | 181.1 | 3.6 | 16.4 | 8.42 | 10.3 | 5.56 | 16.4 | 8.49 |
| 200 | 200 | 201.2 | 4.0 | 18.2 | 10.40 | 11.4 | 6.79 | 18.2 | 10.50 |
| 225 | 225 | 226.4 | 4.5 | 20.5 | 13.10 | 12.8 | 8.60 | 20.5 | 13.26 |
| 250 | 250 | 251.5 | 5.0 | 22.7 | 16.20 | 14.2 | 10.63 | 22.7 | 16.37 |
| 280 | 280 | 282.6 | 9.8 | 25.4 | 20.30 | 15.9 | 13.29 | 25.4 | 20.43 |
| 315 | 315 | 317.9 | 11.1 | 28.6 | 25.60 | 17.9 | 61.82 | 28.6 | 25.90 |
| 355 | 355 | 358.2 | 12.5 | 32.2 | 32.50 | 20.2 | 21.42 | 32.2 | 32.85 |
| 400 | 400 | 403.6 | 14.0 | 36.3 | 41.30 | 22.8 | 27.20 | 36.3 | 41.80 |
| 450 | 450 | 454.1 | 15.6 | 40.9 | 52.30 | 25.6 | 34.40 | 40.9 | 52.96 |
| 500 | 500 | 504.5 | 17.5 | 45.4 | 64.50 | 28.4 | 42.45 | 45.4 | 66.15 |
| 560 | 560 | 565.0 | 19.6 | 50.8 | 80.80 | 31.9 | 53.20 | 50.8 | 81.53 |
| 630 | 630 | 633.8 | 22.1 | 57.2 | 102.00 | 35.8 | 67.35 | 57.2 | 103.30 |
| Максимальный класс B согласно ISO 11922-1. Максимальное отклонение от круглости для прямых труб, поскольку измерение отклонения от круглости должно производиться в месте изготовления. Если необходимы другие значения отклонения от круглости, помимо указанных в этой таблице (например, для гибких труб), они должны быть согласованы между производителем и конечным пользователем. Другие размеры по запросу. Цвет: черный с желтыми линиями или желтый. | |||||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| EN1555-2:2021 | ||||||
| Характерный | Требование | Тестовый параметр | Метод тестирования | |||
| Параметр | Ценить | |||||
| Гидростатическая прочность (20 °C, 100 ч) | В течение периода испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип A a согласно EN ISO 1167-1:2006 | EN ISO 1167-1:2006 и EN ISO 1167-2. | ||
| Ориентация | Бесплатно | |||||
| Время выдержки при температуре испытания | Должен соответствовать стандарту EN ISO 1167-1:2006. | |||||
| Количество тестовых образцов | 3 | |||||
| Тип теста | Вода в воде | |||||
| Окружное (кольцевое) напряжение для: PE 80 | 10,0 МПа | |||||
| PE 100 и PE 100-RC | 12,0 МПа | |||||
| Период тестирования | 100 ч | |||||
| Температура испытания | 20 °C | |||||
| Гидростатическая прочность (80 °C, 165 ч) | В течение периода испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип A a согласно EN ISO 1167-1:2006 | EN ISO 1167-1:2006 и EN ISO 1167-2. | ||
| Ориентация | Бесплатно | |||||
| Время выдержки при температуре испытания | Должен соответствовать стандарту EN ISO 1167-1:2006. | |||||
| Количество тестовых образцов | 3 | |||||
| Тип теста | Вода в воде | |||||
| Окружное (кольцевое) напряжение для: PE 80 | 4,5 МПа | |||||
| PE 100 и PE 100-RC | 5,4 МПа | |||||
| Период тестирования | 165 ч | |||||
| Температура испытания | 80 °C | |||||
| Гидростатическая прочность (80 °C, 1000 ч) | В течение периода испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип A a согласно EN ISO 1167-1:2006 | EN ISO 1167-1:2006 и EN ISO 1167-2. | ||
| Ориентация | Бесплатно | |||||
| Время выдержки при температуре испытания | Должен соответствовать стандарту EN ISO 1167-1:2006. | |||||
| Количество тестовых образцов | 3 | |||||
| Тип теста | Вода в воде | |||||
| Окружное (кольцевое) напряжение для: PE 80 | 4,0 МПа | |||||
| PE 100 и PE 100-RC | 5,0 МПа | |||||
| Период тестирования | 1000 ч | |||||
| Температура испытания | 80 °C | |||||
| Удлинение при разрыве | ≥350 | Толщина | e ≤ 5 мм | EN ISO 6259-1 и EN ISO 6259-3:2015. | ||
| Форма тестового образца | Тип 2 | |||||
| Скорость тестирования | 100 мм/мин | |||||
| Количество тестовых образцов | Должен соответствовать стандарту EN ISO 6259-1 | |||||
| Удлинение при разрыве | ≥350 | Толщина | 5 мм < e ≤ 12 мм | EN ISO 6259-1 и EN ISO 6259-3:2015. | ||
| Форма тестового образца | Тип 1 | |||||
| Скорость тестирования | 50 мм/мин | |||||
| Количество тестовых образцов | Должен соответствовать стандарту EN ISO 6259-1 | |||||
| Удлинение при разрыве | ≥350 | Толщина | e > 12 мм | EN ISO 6259-1 и EN ISO 6259-3:2015. | ||
| Форма тестового образца | Тип 1 | |||||
| Скорость тестирования | 25 мм/мин | |||||
| Количество тестовых образцов | Должен соответствовать стандарту EN ISO 6259-1 | |||||
| ИЛИ | ||||||
| Форма тестового образца | Тип 3 | |||||
| Скорость тестирования | 10 мм/мин | |||||
| Количество тестовых образцов | Должен соответствовать стандарту EN ISO 6259-1 | |||||
| Испытание труб с надрезом из полиэтилена PE 80 и PE 100 на устойчивость к медленному распространению трещин (NPT) | В течение периода испытаний ни один из образцов не вышел из строя. | Испытание на толщину | e > 5 мм | ISO 13479:—2 | ||
| температура | 80 °C | |||||
| Внутреннее испытательное давление для: | ||||||
| ПЭ 80, СДР 11 | 8,0 бар | |||||
| PE 100, SDR 11 | 9,2 бар | |||||
| Период тестирования | 500 ч | |||||
| Тип теста | Вода в воде | |||||
| Количество тестовых образцов | ISO 13479:—2 | |||||
| Сопротивление медленному росту трещин. Испытание на деформационное упрочнение PE 100-RC (SHT). | <Gp> ≥ 50,0 МПа | Образец для тестирования | Лист, изготовленный методом компрессионного формования из вторичного сырья для производства труб. | ISO 18488 | ||
| Температура испытания | 80 °C | |||||
| Толщина | 300 мкм | |||||
| Количество тестовых образцов | Должен соответствовать стандарту ISO 18488. | |||||
| Сопротивление медленному росту трещин PE 100-RC (Ускоренное испытание трубы с надрезом) ч (ANPT) | В течение периода тестирования сбоев не наблюдалось. | Размер трубы | 110 мм SDR 11 | ISO 13479:—2 | ||
| Температура испытания | 80 °C | |||||
| Внутреннее испытательное давление | 9,2 бар | |||||
| Период тестирования | 300 ч | |||||
| Тип теста | Вода в нонилфенол этоксилате | |||||
| Количество тестовых образцов | Должен соответствовать стандарту ISO 13479:—2 | |||||
| Сопротивление медленному распространению трещин. Испытание на растрескивание круглого стержня PE 100-RC (CRB) | ≥ 1,5 × 10⁶ циклов | Образец для тестирования | Изготовлено из трубы. | ISO 18489 | ||
| толщина трубы | e > 16 мм | |||||
| Температура испытания | 23 °C | |||||
| Тип теста | В воздухе | |||||
| Диаметр образца для испытаний | 14 мм | |||||
| Референтный уровень стресса | 12,5 МПа | |||||
| Форма волны/частота | Синусоида/10 Гц | |||||
| Количество тестовых образцов | 4 | |||||
| Сопротивление быстрому распространению трещин (RCP) (критическое давление, пк) | pc ≥ 1,5 MOP с Pc = 3,6 pc,s4 + 2,6 n | Температура испытания | 0 °C | EN ISO 13477 | ||
| Количество тестовых образцов | Должен соответствовать стандарту EN ISO 13477. | |||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
Трубы из полиэтилена высокой плотности (ПЭВП) отличаются высокой экономической эффективностью, исключительной надежностью и значительными преимуществами по сравнению с традиционными трубопроводными системами. Они широко применяются для городских газопроводов, трубопроводов для транспортировки сжиженного углеводородного газа (СУГ) и промышленных газопроводов; кроме того, они являются оптимальным выбором для промысловых трубопроводов сбора и транспортировки продукции, нефтепродуктопроводов, трубопроводов сжатого воздуха, систем сбора газа угольных пластов, а также для транспортировки нефтегазовых смесей.
Транспортировка нефти.
Транспортировка воды.
Подача технической воды.
Сбор метана.
Сбор нефти и газа.
Системы газораспределения.
Применение в горнодобывающей промышленности.
Трубопроводы для транспортировки «кислого» и влажного газа.
Морские нефтегазовые операции.
Трубопроводы для транспортировки сжиженного углеводородного газа (СУГ).
Промышленные газопроводы.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Скачать
Наша картина
- Панорама товара

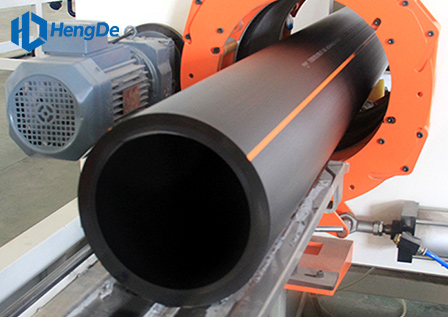

- Производство продукции
