Серия трубопроводов связи

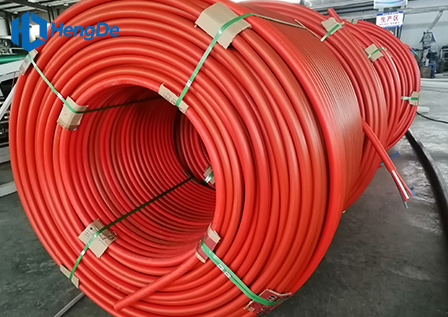

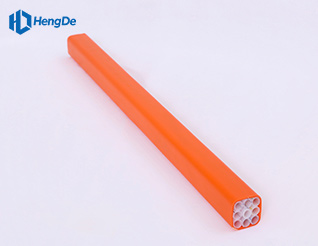

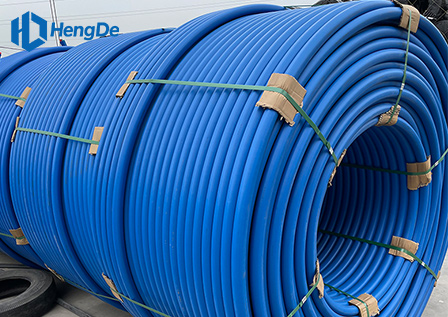

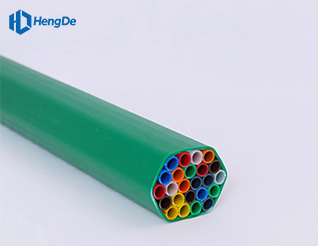

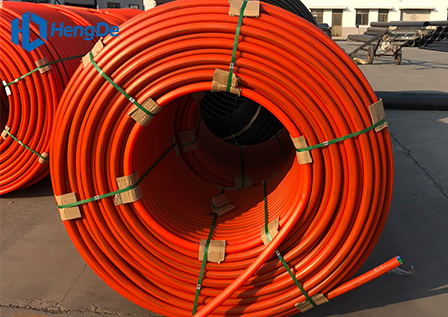

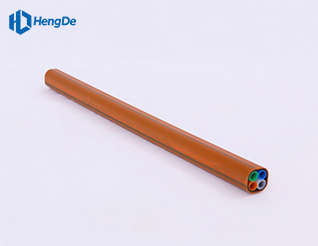

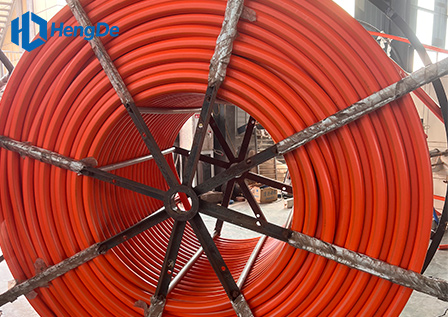

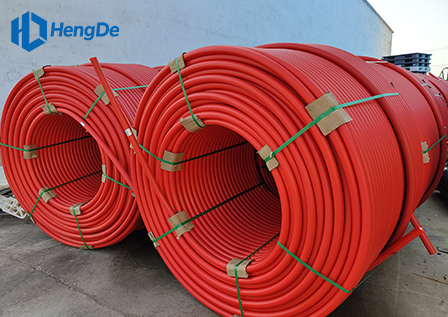

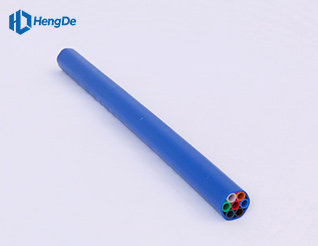

Труба пакета HDPE
Стандарт: JT/T 496-2018
1. Размер: 4*12/9, 7*12/9, 4*14/10, 7*14/10 и т. д.
2. Длина: рулон длиной 1000 м.
3. Материал: PE100.
4. Стандарт: JT/T496-2018.
5. Срок доставки: 10-20 дней в зависимости от общего количества.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение

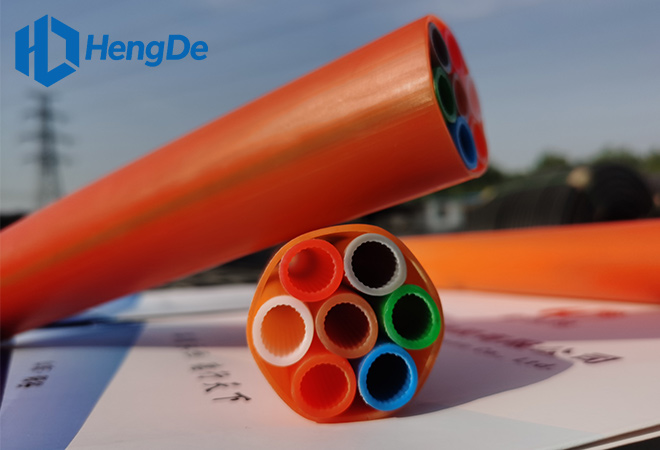

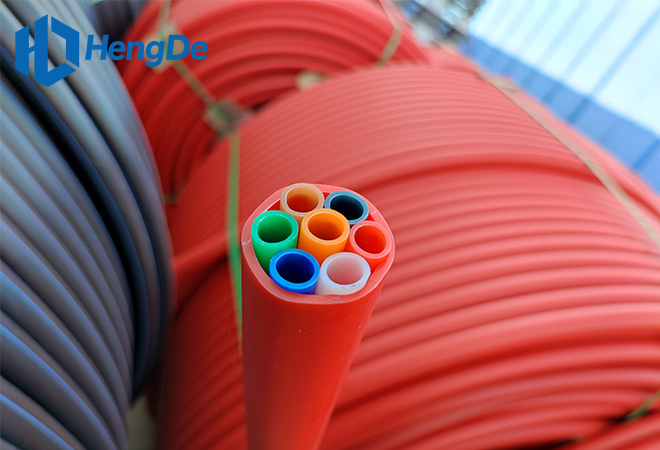

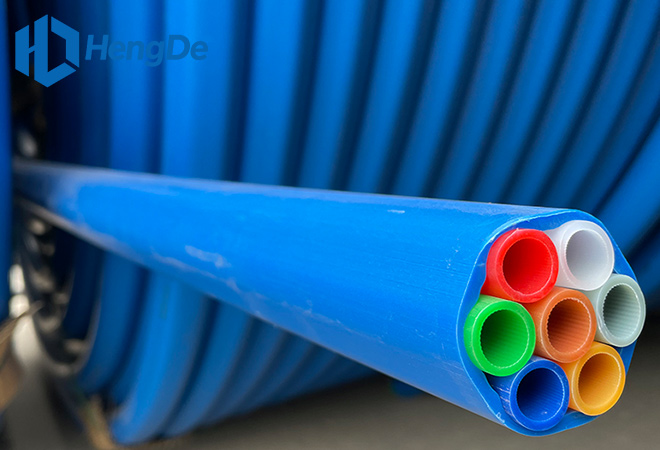

Трубный жгут из полиэтилена высокой плотности (HDPE) обычно состоит из нескольких микротрубок и внешней защитной трубки. Внешняя защитная трубка изготовлена из полиэтилена высокой плотности (HDPE), который обладает превосходной коррозионной стойкостью, износостойкостью и ударопрочностью. Микротрубки, как правило, представляют собой пластиковые трубки малого диаметра, в которые можно вмещать различное количество и характеристики волоконно-оптических или электрических кабелей в зависимости от фактических потребностей.
Описание пучка труб из полиэтилена высокой плотности (HDPE)

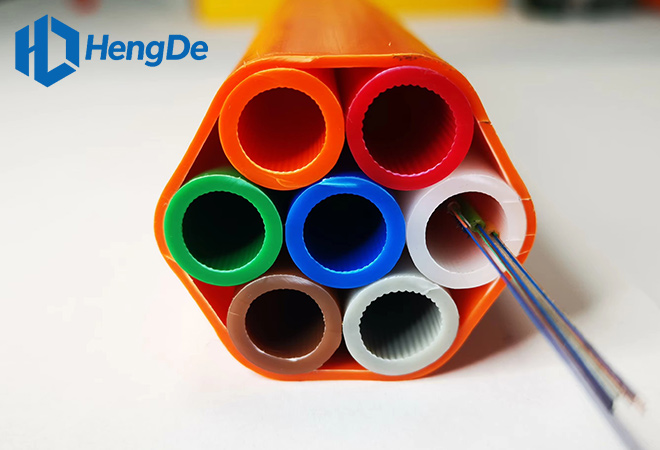

Трубка из полиэтилена высокой плотности (HDPE) представляет собой сборку из определенного количества микротрубок, заключенных во внешнюю оболочку из HDPE толщиной 1–3,5 мм. Она максимально увеличивает вместимость трубок в доступном пространстве и предлагает различные конфигурации количества трубок для удовлетворения индивидуальных требований. Микрокабели легко вдуваются и выдуваются из любой отдельной микротрубки. Она имеет широкий диапазон рабочих температур от -60 до 70 ℃ и диапазон рабочих температур от -10 до 40 ℃. Обладая увеличенным сроком службы, она выдерживает длительное воздействие солнечного света и служит более 50 лет, что эффективно продлевает срок службы оптических кабелей, установленных внутри.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества использования пучковых труб из полиэтилена высокой плотности
• Трубы из полиэтилена высокой плотности (ПЭВП) обладают высокой твердостью и прочностью на разрыв, что позволяет им выдерживать большие внешние нагрузки.
• Материал ПЭВП отличается превосходной химической стабильностью и высокой устойчивостью к кислотам, щелочам, солям и другим химическим веществам.
• Трубы из ПЭВП обладают хорошей гибкостью и могут быть согнуты в соответствии с требованиями строительства.
• Внутренние стенки труб гладкие, с низким коэффициентом трения (обычно < 0,2), что облегчает прокладку и прокладку кабелей. Это значительно повышает эффективность строительства и минимизирует повреждение кабелей во время монтажа.
• Трубы из ПЭВП имеют специальную конструкцию уплотнения и способ соединения, которые эффективно защищают кабели от попадания воды.
• Сырье для труб из ПЭВП нетоксично и безвредно. Оно не загрязняет окружающую среду во время производства, применения и утилизации и полностью соответствует стандартам охраны окружающей среды.
Внутренняя конструкция канавок
Хорошая гибкость
Низкое сопротивление
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Спецификация
| Спецификация | Наружный диаметр dЭм/мм | Толщина стенки и допуск, мм | Процент отклонения от круглости | |||
| Номинальная стоимость | Допуск | Стандартное значение | Допуск | Перед намоткой | После намотки | |
| ∅16/13а | 16 | +0.2 | 1.5 | +0.20 | ≤3 | ≤5 |
| 0 | -0.15 | |||||
| ∅25/21б | 25 | +0.3 | 2.0 | +0.20 | ≤3 | ≤5 |
| 0 | -0.15 | |||||
| ∅32/26 | 32 | +0.3 | 2.5 | +0.30 | ≤2 | ≤3 |
| 0 | -0.20 | |||||
| ∅33/28×4с | 33 | - | 2.5 | +0.30 | ≤2 | ≤3 |
| -0.20 | ||||||
| ∅34/28 | 34 | +0.3 | 3.0 | +0.30 | ≤2 | ≤3 |
| 0 | -0.15 | |||||
| ∅38/33×5с | 38 | - | 2.5 | +0.30 | ≤2,5 | ≤3,5 |
| -0.20 | ||||||
| ∅40/33 | 40 | +0.4 | 3.5 | +0.35 | ≤2,5 | ≤3,5 |
| 0 | -0.20 | |||||
| ∅41/36×6(7)с | 41 | - | 2.5 | +0.35 | ≤2,5 | ≤3,5 |
| -0.20 | ||||||
| ∅46/38 | 46 | +0.4 | 4.0 | +0.35 | ≤3 | ≤5 |
| 0 | -0.20 | |||||
| ∅50/41 | 50 | +0,5 | 4.5 | +0.40 | ≤3 | ≤5 |
| 0 | -0.30 | |||||
| ∅63/54 | 63 | +0.6 | 5.0 | +0.40 | ≤3 | ≤5 |
| 0 | -0.30 | |||||
| Примечание: 1. Технические размеры и допуски ребристых труб определяются путем переговоров между поставщиком и покупателем. 2. Технические размеры, номера моделей и допуски других изделий определяются путем переговоров между поставщиком и покупателем. | ||||||
| a) Микротрубки для монтажа внутри пучковых воздуховодов. b) Коммуникационные подтрубки, предназначенные для монтажа внутри защитных воздуховодов большого диаметра. c) Наружные оболочки, подходящие для пучковых воздуховодов. | ||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Физические и химические свойства полиэтиленовых труб высокого давления (HDPE) JT/T496-2018 | |||||
| Предметы | Технический индекс | ||||
| Φ33/28 | Φ38/33 | Φ41/36 | |||
| 1 | Твердость наружной стенки(HD) | ≥59 | |||
| 2 | Предел текучести при растяжении(МПа) | ≥21 | |||
| 3 | Удлинение при разрыве(%) | ≥500 | |||
| 4 | Жесткость кольца(KN/м²) | ≥40 | ≥50 | ||
| 5 | Коэффициент восстановления | Когда деформация внешнего диаметра под вертикальным давлением составляет 50% от первоначального внешнего диаметра, нагрузка немедленно снимается, образец не разрушается, не расслаивается, и внешний диаметр естественным образом восстанавливается до более чем 85% от первоначального значения за 10 минут. | |||
| 6 | Устойчивость к ударам молотка | Нормальная температура | Температура составляет 23℃, высота — 2 м, и 10 образцов подвергаются ударам тяжёлым молотком массой 15,3 кг. Если хотя бы один образец не разрушается или ширина трещины не превышает 0,8 мм, он считается прошедшим испытание, при этом количество прошедших испытание образцов должно быть не менее 9. | ||
| Низкая температура | Температура -20℃, высота 2 м, и 10 образцов подвергаются ударам тяжелым молотком массой 15,3 кг. Если хотя бы один образец не разрушается или ширина трещины не превышает 0,8 мм, он считается прошедшим испытание, при этом количество прошедших испытание образцов должно быть не менее 9. | ||||
| 7 | Продольное удлинение(%) | ≤3.0 | |||
| 8 | Хрупкая температура(℃) | -75 | |||
| 9 | Устойчивость к растрескиванию под воздействием окружающей среды | 48 ч.частота отказов≤20% | |||
| 10 | Скорость потока расплава(MFR) (г/10 мин) | MFR(190/2.16)≤0.5 | |||
| 11 | Устойчивость к химическим средам | Образцы замачивали в 5% растворе NaCl и 40% растворе H₂O.₂ТАК₄и 40% растворов NaOH соответственно в течение 24 часов. Явного изменения цвета или коррозии не наблюдалось. | |||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
• Проекты дорожной связи
В качестве ключевого компонента систем дорожной связи полиэтиленовые трубы высокой плотности (HDPE) используются для защиты оптических кабелей связи и обеспечения беспрепятственного движения по автомагистралям.
• Системы связи и сигнализации на железных дорогах
В системах связи и сигнализации на железных дорогах полиэтиленовые трубы высокой плотности могут служить защитными оболочками для оптических кабелей, повышая надежность железнодорожной связи.
• Проекты городских подземных инженерных тоннелей
В процессе строительства городских подземных инженерных тоннелей полиэтиленовые трубы высокой плотности могут использоваться в качестве специализированных трубопроводов для оптических кабелей связи, что позволяет эффективно использовать ресурсы.
