Серия труб перколации HDPE

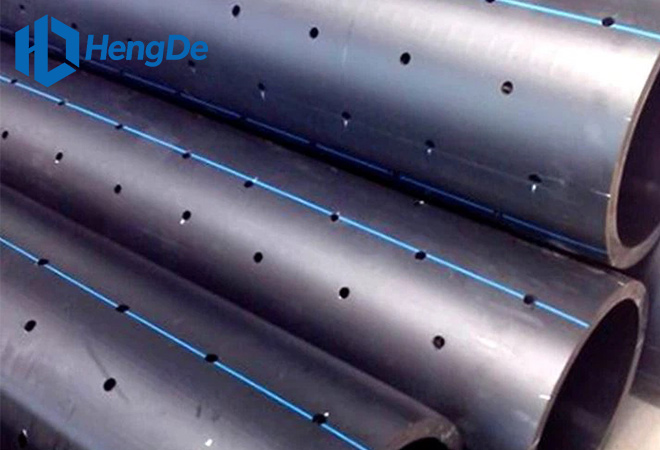

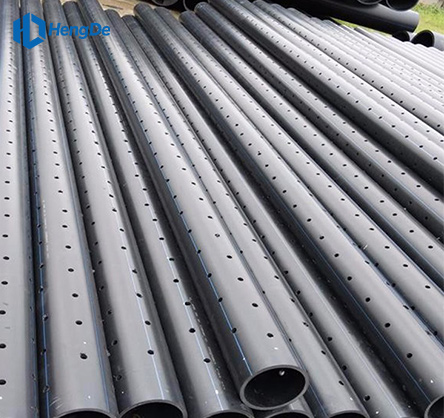

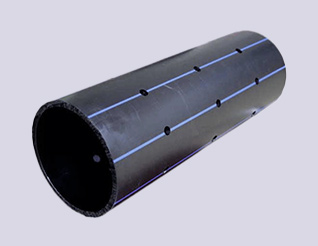

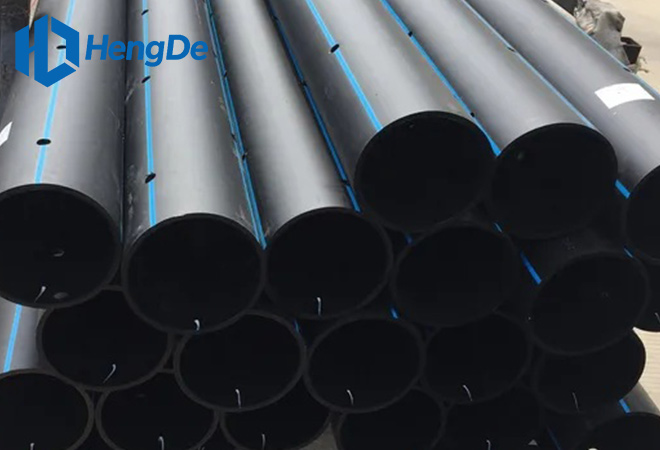

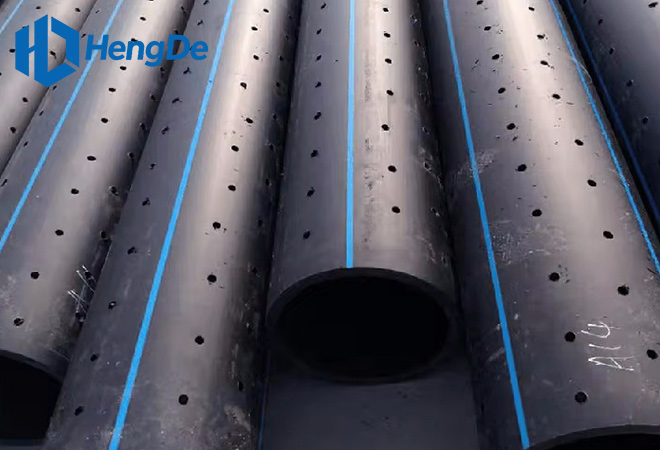

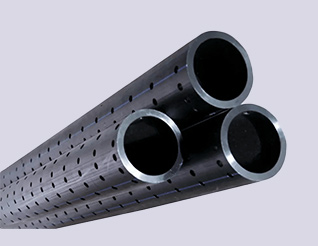

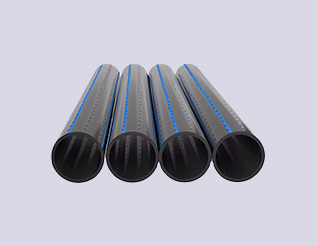

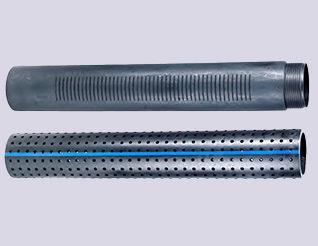

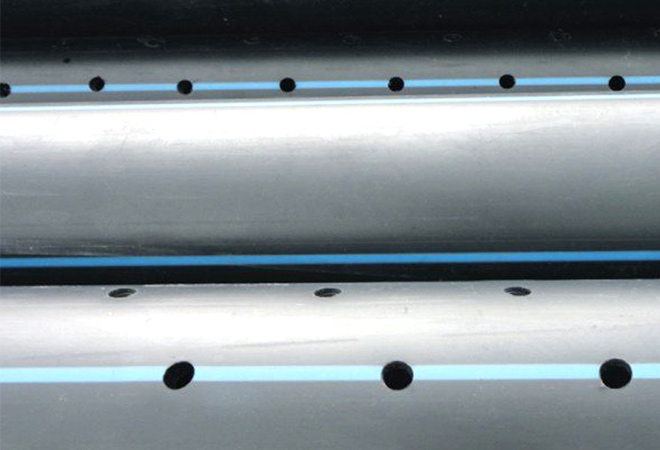

HDPE перфорированная проницаемая труба
Стандарт: ISO 4427-2
1. Размер: OD20-1600 мм (1/2 дюйма-63 дюйма).
2. Давление: PN32-SDR6, PN25-SDR7.4, PN20-SDR9, PN16-SDR11, PN12.5-SDR13.6, PN10-SDR17, PN8-SDR21, PN6-SDR26, PN5-SDR33, PN4-SDR41.
3. Материал: PE63, PE80, PE100, PE4710, PE3608, PE3408, PE100RC.

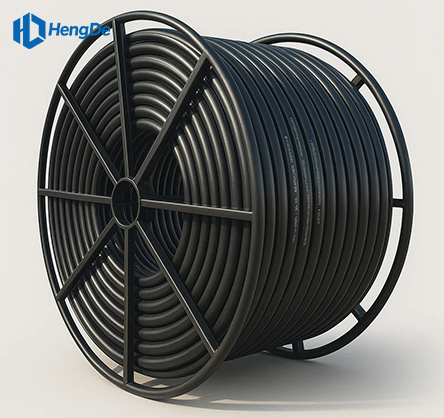

4. Длина: 5,8 м/11,8 м. Длина рулона 100-200 м. Рулон для DN20-90 мм.
5. Области применения: водоснабжение, горнодобывающая промышленность, дноуглубительные работы, морская отрасль, ирригация, промышленность, химическая промышленность, дренаж для муниципальных садов и т. д.
6. Стандарты: ISO 4427, ISO 8772, GB/T 13663, EN 12201, AS/NZS 4130, DIN 8074/8075, ГОСТ 18599, DIPS, IPS, ASTM 3035, ASTM F714 и др.
7. Срок поставки: 10-20 дней в зависимости от общего количества.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение
Перфорированные трубы из полиэтилена высокой плотности (ПЭВП) — это тип пластиковых дренажных труб с небольшими отверстиями или перфорациями, просверленными в стенках трубы. Эти перфорации позволяют воде проникать в трубу и отводиться, что делает их идеальным решением для поверхностного и подземного водоотведения. Отверстия могут быть просверлены с заданным интервалом на внешней поверхности перфорированных труб из ПЭВП в соответствии с требованиями заказчика.
Описание перфорированной проницаемой трубы из полиэтилена высокой плотности (HDPE)
Перфорированные полиэтиленовые трубы — это новый тип трубопроводов, сочетающих в себе функции фильтрации и дренажа воды. Благодаря уникальной конструкции и превосходным характеристикам материалов, эти трубы преодолевают многие недостатки других дренажных трубопроводов. Они обеспечивают эффективный дренаж и отвод воды. Используя капиллярное действие и принцип сифона, они объединяют водопоглощение, проницаемость и дренаж в единое решение и соответствуют требованиям к давлению, водопроницаемости и фильтрации, указанным в инженерных проектах. Эти трубы не разрушаются из-за геологических или температурных изменений и могут отводить чистую воду, не вызывая вторичного загрязнения окружающей среды, что делает их новым типом экологически чистого продукта. Они отличаются простой конструкцией, не требуют соединений, не имеют особых ограничений по геологическим и топографическим условиям и подходят для всех областей, где необходим подземный дренаж.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества перфорированных проницаемых труб из полиэтилена высокой плотности (HDPE)
Высококачественное сырье
Строгий контроль качества
Технические характеристики настраиваемые
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Легкий, с меньшим количеством соединений и удобным монтажом.
Изготовленный из полиэтилена, он обладает высокой гибкостью, хорошей совместимостью с почвой, нетоксичен и безопасен.
В процессе производства добавляются антиоксиданты и сажа, что повышает устойчивость к ультрафиолетовому излучению и замедляет старение материала.
Высокая жесткость кольца. Подтверждено профессиональными испытательными учреждениями, жесткость кольца соответствует высоким отраслевым стандартам, а соединение труб не представляет сложности.
Лазерная маркировка на поверхности трубы для обеспечения долговременной отслеживаемости.
Можно быстро нарезать на необходимую длину и соединить методом термосварки или механическими фитингами, что снижает трудозатраты и сокращает сроки монтажа.
Спецификация
| ISO4427-2-2019 | ||||||||||||||||||||
| СДР 6 | SDR 7.4 | СДР 9 | СДР 11 | SDR 13.6 | СДР 17 | СДР 21 | СДР 26 | СДР 33 | СДР 41 | |||||||||||
| S 2.5 | С 3.2 | С 4 | С 5 | С 6.3 | С 8 | С 10 | S 12.5 | С 16 | С 20 | |||||||||||
| Номинальное давление (ПН) бар | ||||||||||||||||||||
| ПЭ 40 | - | ПН 10 | ПН 8 | ПН 6 | ПН 5 | ПН 4 | ПН 3.2 | ПН 2.5 | - | - | ||||||||||
| ПЭ 80 | ПН 25 | ПН 20 | ПН 16 | ПН 12.5 | ПН 10 | ПН 8 | ПН 6 | ПН 5 | ПН 4 | ПН 3.2 | ||||||||||
| ПЭ 100 | - | ПН 25 | ПН 20 | ПН 16 | ПН 12.5 | ПН 10 | ПН 8 | ПН 6 | ПН 5 | ПН 4 | ||||||||||
| Номинальный размер | Толщина стенкиб | |||||||||||||||||||
| Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | Мин ТВт | Макс ТВ | |
| 16 | 3 | 3.4 | 2.3а | 2.7 | 2.0а | 2.3 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 20 | 3.4 | 3.9 | 3 | 3.4 | 2.3а | 2.7 | 2.0а | 2.3 | - | - | - | - | - | - | - | - | - | - | - | - |
| 25 | 4.2 | 4.8 | 3.5 | 4 | 3 | 3.4 | 2.3а | 2.7 | 2.0а | 2.3 | - | - | - | - | - | - | - | - | - | - |
| 32 | 5.4 | 6.1 | 4.4 | 5 | 3.6 | 4.1 | 3 | 3.4 | 2.4а | 2.8 | 2.0а | 2.3 | - | - | - | - | - | - | - | - |
| 40 | 6.7 | 7.5 | 5.5 | 6.2 | 4.5 | 5.1 | 3.7 | 4.2 | 3 | 3.4 | 2.4а | 2.8 | 2.0а | 2.3 | - | - | - | - | - | - |
| 50 | 8.3 | 9.3 | 6.9 | 7.7 | 5.6 | 6.3 | 4.6 | 5.2 | 3.7 | 4.2 | 3 | 3.4 | 2.4а | 2.8 | 2.0а | 2.3 | - | - | - | - |
| 63 | 10.5 | 11.7 | 8.6 | 9.6 | 7.1 | 8 | 5.8 | 6.5 | 4.7 | 5.3 | 3.8 | 4.3 | 3 | 3.4 | 2.5а | 2.9 | - | - | - | - |
| 75 | 12.5 | 13.9 | 10.3 | 11.5 | 8.4 | 9.4 | 6.8 | 7.6 | 5.6 | 6.3 | 4.5 | 5.1 | 3.6 | 4.1 | 2.9а | 3.3 | - | - | - | - |
| 90 | 15 | 16.7 | 12.3 | 13.7 | 10.1 | 11.3 | 8.2 | 9.2 | 6.7 | 7.5 | 5.4 | 6.1 | 4.3 | 4.9 | 3.5 | 4 | - | - | - | - |
| 110 | 18.3 | 20.3 | 15.1 | 16.8 | 12.3 | 13.7 | 10 | 11.1 | 8.1 | 9.1 | 6.6 | 7.4 | 5.3 | 6 | 4.2 | 4.8 | - | - | - | - |
| 125 | 20.8 | 23 | 17.1 | 19 | 14 | 15.6 | 11.4 | 12.7 | 9.2 | 10.3 | 7.4 | 8.3 | 6 | 6.7 | 4.8 | 5.4 | - | - | - | - |
| 140 | 23.3 | 25.8 | 19.2 | 21.3 | 15.7 | 17.4 | 12.7 | 14.1 | 10.3 | 11.5 | 8.3 | 9.3 | 6.7 | 7.5 | 5.4 | 6.1 | - | - | - | - |
| 160 | 26.6 | 29.4 | 21.9 | 24.2 | 17.9 | 19.8 | 14.6 | 16.2 | 11.8 | 13.1 | 9.5 | 10.6 | 7.7 | 8.6 | 6.2 | 7 | - | - | - | - |
| 180 | 29.9 | 33 | 24.6 | 27.2 | 20.1 | 22.3 | 16.4 | 18.2 | 13.3 | 14.8 | 10.7 | 11.9 | 8.6 | 9.6 | 6.9 | 7.7 | ||||
| 200 | 33.2 | 36.7 | 27.4 | 30.3 | 22.4 | 24.8 | 18.2 | 20.2 | 14.7 | 16.3 | 11.9 | 13.2 | 9.6 | 10.7 | 7.7 | 8.6 | ||||
| 225 | 37.4 | 41.3 | 30.8 | 34 | 25.2 | 27.9 | 20.5 | 22.7 | 16.6 | 18.4 | 13.4 | 14.9 | 10.8 | 12 | 8.6 | 9.6 | ||||
| 250 | 41.5 | 45.8 | 34.2 | 37.8 | 27.9 | 30.8 | 22.7 | 25.1 | 18.4 | 20.4 | 14.8 | 16.4 | 11.9 | 13.2 | 9.6 | 10.7 | ||||
| 280 | 46.5 | 51.3 | 38.3 | 42.3 | 31.3 | 34.6 | 25.4 | 28.1 | 20.6 | 22.8 | 16.6 | 18.4 | 13.4 | 14.9 | 10.7 | 11.9 | ||||
| 315 | 52.3 | 57.7 | 43.1 | 47.6 | 35.2 | 38.9 | 28.6 | 31.6 | 23.2 | 25.7 | 18.7 | 20.7 | 15 | 16.6 | 12.1 | 13.5 | 9.7 | 10.8 | 7.7 | 8.6 |
| 355 | 59 | 65 | 48.5 | 53.5 | 39.7 | 43.8 | 32.2 | 35.6 | 26.1 | 28.9 | 21.1 | 23.4 | 16.9 | 18.7 | 13.6 | 15.1 | 10.9 | 12.1 | 8.7 | 9.7 |
| 400 | - | - | 54.7 | 60.3 | 44.7 | 49.3 | 36.3 | 40.1 | 29.4 | 32.5 | 23.7 | 26.2 | 19.1 | 21.2 | 15.3 | 17 | 12.3 | 13.7 | 9.8 | 10.9 |
| 450 | - | - | 61.5 | 67.8 | 50.3 | 55.5 | 40.9 | 45.1 | 33.1 | 36.6 | 26.7 | 29.5 | 21.5 | 23.8 | 17.2 | 19.1 | 13.8 | 15.3 | 11 | 12.2 |
| 500 | - | - | - | - | 55.8 | 61.5 | 45.4 | 50.1 | 36.8 | 40.6 | 29.7 | 32.8 | 23.9 | 26.4 | 19.1 | 21.2 | 15.3 | 17 | 12.3 | 13.7 |
| 560 | - | - | - | - | 62.5 | 68.9 | 50.8 | 56 | 41.2 | 45.5 | 33.2 | 36.7 | 26.7 | 29.5 | 21.4 | 23.7 | 17.2 | 19.1 | 13.7 | 15.2 |
| 630 | - | - | - | - | 70.3 | 77.5 | 57.2 | 63.1 | 46.3 | 51.1 | 37.4 | 41.3 | 30 | 33.1 | 24.1 | 26.7 | 19.3 | 21.4 | 15.4 | 17.1 |
| 710 | - | - | - | - | 79.3 | 87.4 | 64.5 | 71.1 | 52.2 | 57.6 | 42.1 | 46.5 | 33.9 | 37.4 | 27.2 | 30.1 | 21.8 | 24.1 | 17.4 | 19.3 |
| 800 | - | - | - | - | 89.3 | 98.4 | 72.6 | 80 | 58.8 | 64.8 | 47.4 | 52.3 | 38.1 | 42.1 | 30.6 | 33.8 | 24.5 | 27.1 | 19.6 | 21.7 |
| 900 | - | - | - | - | - | - | 81.7 | 90 | 66.1 | 73 | 53.3 | 58.8 | 42.9 | 47.3 | 34.4 | 38.3 | 27.6 | 30.5 | 22 | 24.3 |
| 1000 | - | - | - | - | - | - | 90.8 | 100 | 73.5 | 80.9 | 59.3 | 65.4 | 47.7 | 52.6 | 38.2 | 42.2 | 30.6 | 33.5 | 24.5 | 27.1 |
| 1200 | - | - | - | - | - | - | - | - | 88.2 | 97.2 | 71.1 | 74.8 | 57.2 | 63.1 | 45.9 | 50.6 | 36.7 | 40.5 | 29.4 | 32.5 |
| 1400 | - | - | - | - | - | - | - | - | 102.8 | 113.3 | 83 | 90.8 | 66.7 | 73.5 | 53.5 | 59 | 42.9 | 47.3 | 34.3 | 37.9 |
| 1600 | - | - | - | - | - | - | - | - | 117.5 | 129.5 | 94.8 | 103.7 | 76.2 | 84 | 61.2 | 67.5 | 49 | 54 | 39.2 | 43.3 |
| 1800 | - | - | - | - | - | - | - | - | - | - | 106.6 | 116.6 | 85.8 | 94.4 | 68.8 | 76.2 | 55.1 | 60.1 | 44 | 48.3 |
| 2000 | - | - | - | - | - | - | - | - | - | - | 118.5 | 129.5 | 95.3 | 104.9 | 76.4 | 84.7 | 61.2 | 66.8 | 48.9 | 53.8 |
| 2250 | - | - | - | - | - | - | - | - | - | - | - | - | 107.2 | 118.1 | 86 | 94.8 | 68.9 | 75.9 | 55 | 60.7 |
| 2500 | - | - | - | - | - | - | - | - | - | - | - | - | 119.1 | 131.2 | 95.5 | 105.2 | 76.5 | 84.3 | 61.2 | 67.5 |
| 2800 | - | - | - | - | - | - | - | - | - | - | - | - | 133.4 | 146.9 | 107 | 117.8 | 85.7 | 94.4 | 68.5 | 75.5 |
| 3000 | - | - | - | - | - | - | - | - | - | - | - | - | 142.9 | 157.3 | 114.6 | 126.2 | 91.8 | 101.1 | 73.4 | 80.9 |
| ПРИМЕЧАНИЕ 1 1 бар = 0,1 МПа = 105Па; 1 МПа = 1 Н/мм2Примечание 2. Значения PN основаны на C = 1,25. Примечание 3. Допуски в соответствии с ISO 11922-1:2018, класс V, рассчитаны из (0,1)Мин ТВт+ 0,1) мм, округленное до ближайшего 0,1 мм. Для некоторых применений дляМин ТВт> 30 мм, ISO 11922-1:2018, класс T, допуски могут рассчитываться от 0,15Мин ТВт, округлено до ближайшего 0,1 мм. ПРИМЕЧАНИЕ 4. Расчетное значение emin согласно ISO 4065:2018 округляется до ближайшего значения 2,0, 2,3 или 3,0. a. По практическим соображениям рекомендуется минимальная толщина стенки 3,0 мм для электросварки, соединения с фитингами для сварки под давлением и для футеровки. | ||||||||||||||||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Характерный | Требование | Параметры теста | Метод(ы) тестирования | ||
| Параметр | Ценить | ||||
| 1 | Удлинение при разрыве для еu≤ 5 мм | ≥350 % | Форма тестового образца | Тип 2 | ISO 6259-1 ISO 6259-3 |
| Тестовая скорость | 100 мм/мин | ||||
| Количество тестовых образцов | Согласно стандарту ISO 6259 | ||||
| 2 | Относительное удлинение при разрыве на 5 мм < еu 12 мм | ≥ 350 % | Форма тестового образца | Тип 1 | ISO 6259-1 ISO 6259-3 |
| Тестовая скорость | 50 мм/мин | ||||
| Количество тестовых образцов | Согласно стандарту ISO 6259 | ||||
| 3 | Удлинение при разрыве для е> 12 мм | ≥ 350 % | Форма тестового образца | Тип 1 | ISO 6259-1 ISO 6259-3 |
| Тестовая скорость | 25 мм/мин | ||||
| Количество тестовых образцов | Согласно стандарту ISO 6259 | ||||
| ИЛИ | |||||
| Форма тестового образца | Тип 3 | ||||
| Тестовая скорость | 10 мм/мин | ||||
| Количество тестовых образцов | Согласно стандарту ISO 6259 | ||||
| 4 | Продольная реверсия | u 3 % Не оказывает влияния на поверхность | Форма и количество образцов для испытаний | В соответствии со стандартом ISO 2505 | ISO 2505 |
| Температура испытания: | |||||
| ПЭ 40 | 100 ± 2 °C | ||||
| PE 63, PE 80, PE 100 | 110 ± 2 °C | ||||
| Время | См. ISO 2505 | ||||
| 5 | Показатель массового расхода расплава (MFR) для полиэтилена 40 | Изменение показателя MFR в процессе обработки ± 20 % в сутки | Нагрузка | 2,16 кг | ISO 1133:2005, Условие D |
| Температура испытания | 190 °C | ||||
| Время | 10 мин | ||||
| Количество тестовых образцов | Согласно стандарту ISO 1133 | ||||
| 6 | Показатель массового расхода расплава (MFR) для ПЭ 63, ПЭ 80, ПЭ 100 | Изменение показателя MFR в процессе обработки ± 20 % в сутки | Нагрузка | 5,0 кг | ISO 1133:2005, Условие T |
| Температура испытания | 190 °C | ||||
| Время | 10 мин | ||||
| Количество тестовых образцов | Согласно стандарту ISO 1133 | ||||
| 7 | Время индукции окисления | ≥20 мин | Температура испытания | 200 °C | ISO 11357-6:2002 |
| Количество тестовых образцов | 3 | ||||
| 8 | Влияние на качество воды | Действуют национальные правила. | |||
| 9 | Гидростатическая прочность при 20 °C | В течение периода испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип А | ISO 1167-1 ISO 1167-2 |
| Период подготовки | Согласно ISO 1167-1 | ||||
| Количество тестовых образцов | 3 | ||||
| Тип теста | Вода в воде | ||||
| Температура испытания | 20 °C | ||||
| Период тестирования | 100 ч | ||||
| Окружное (кольцевое) напряжение для: | |||||
| ПЭ 40 | 7,0 МПа | ||||
| ПЭ 63 | 8,0 МПа | ||||
| ПЭ 80 | 10,0 МПа | ||||
| ПЭ 100 | 12,4 МПа | ||||
| 10 | Гидростатическая прочность при 80 °C | В течение периода испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип А | ISO 1167-1 ISO 1167-2 |
| Период подготовки | Согласно ISO 1167-1 | ||||
| Количество тестовых образцов | 3 | ||||
| Тип теста | Вода в воде | ||||
| Температура испытания | 80 °C | ||||
| Период тестирования | 165 ч | ||||
| Окружное (кольцевое) напряжение для: | |||||
| ПЭ 40 | 2,5 МПа | ||||
| ПЭ 63 | 3,5 МПа | ||||
| ПЭ 80 | 4,5 МПа | ||||
| ПЭ 100 | 5,4 МПа | ||||
| 11 | Гидростатическая прочность при 80 °C | В течение периода испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип А | ISO 1167-1 ISO 1167-2 |
| Период подготовки | Согласно ISO 1167-1 | ||||
| Количество тестовых образцов | 3 | ||||
| Тип теста | Вода в воде | ||||
| Температура испытания | 80 °C | ||||
| Период тестирования | 1000 ч | ||||
| Окружное (кольцевое) напряжение для: | |||||
| ПЭ 40 | 2,0 МПа | ||||
| ПЭ 63 | 3,2 МПа | ||||
| ПЭ 80 | 4,0 МПа | ||||
| ПЭ 100 | 5,0 МПа | ||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
● Сельскохозяйственный дренаж
Перфорированные трубы из полиэтилена высокой плотности (HDPE) широко применяются в сельскохозяйственном дренаже для предотвращения заболачивания и повышения дренажной способности почвы. Устанавливаемые на полях, в садах и других сельскохозяйственных районах, эти трубы эффективно предотвращают повреждение урожая и способствуют здоровому росту растений.
● Подземный дренаж
Перфорированные трубы из полиэтилена высокой плотности (HDPE) также используются в системах подземного водоотведения, отводя избыток воды и предотвращая затопления. Они подходят для установки в жилых, коммерческих и промышленных зонах, защищая здания, дороги и другую инфраструктуру от повреждений, вызванных водой.
● Свалки
В проектах по захоронению отходов для сбора и транспортировки фильтрата для последующей очистки используются перфорированные трубы из полиэтилена высокой плотности (HDPE). Перфорация позволяет фильтрату поступать в трубы, предотвращая загрязнение окружающей почвы и грунтовых вод.
● Добыча и добыча нефти
Перфорированные трубы из полиэтилена высокой плотности (HDPE) используются в горнодобывающей и нефтедобывающей промышленности для транспортировки воды и других жидкостей. Они применимы как для наземного, так и для подземного применения и могут быть изготовлены на заказ в соответствии с конкретными требованиями проекта.
