Серия труб водоснабжения

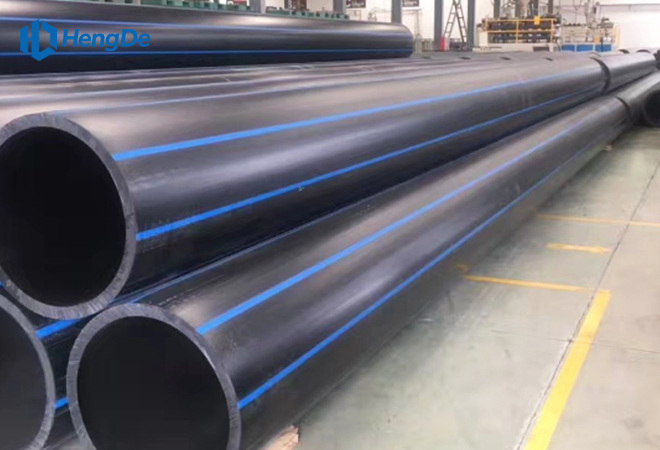

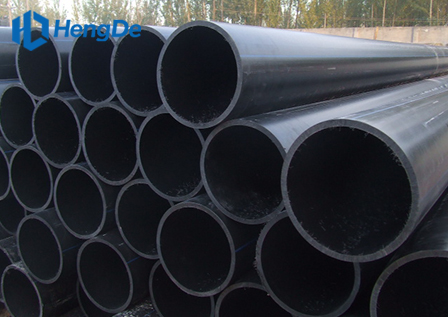

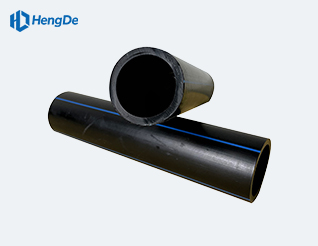

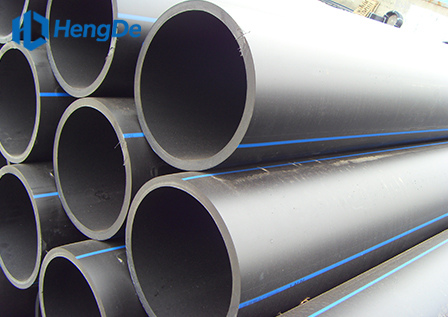

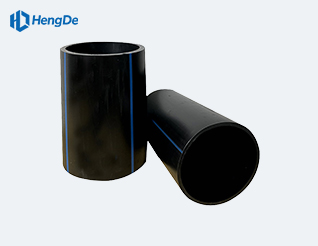

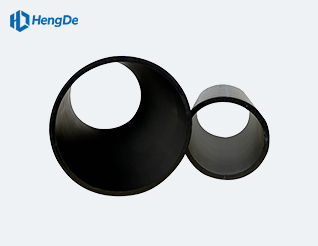

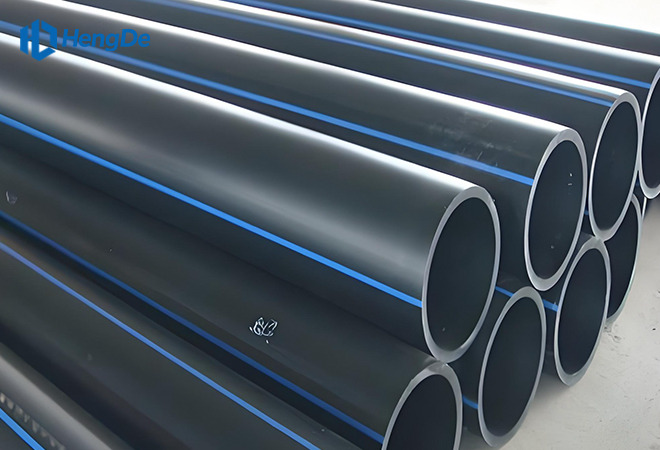

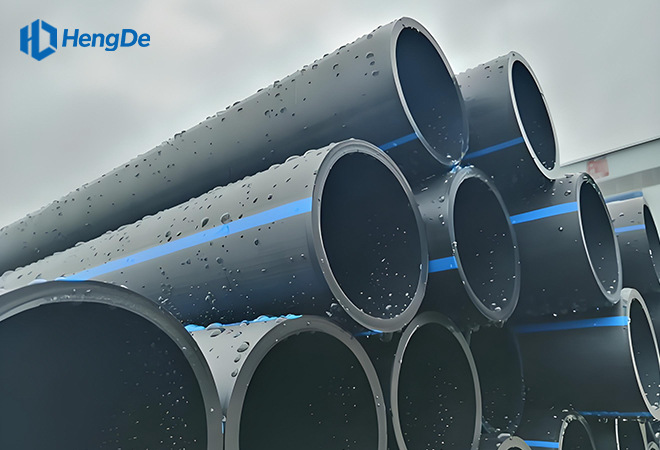

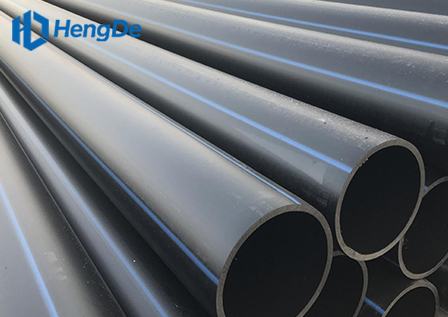

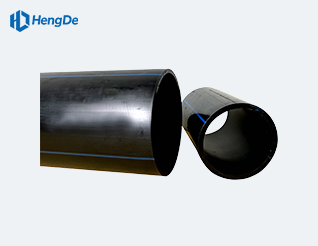

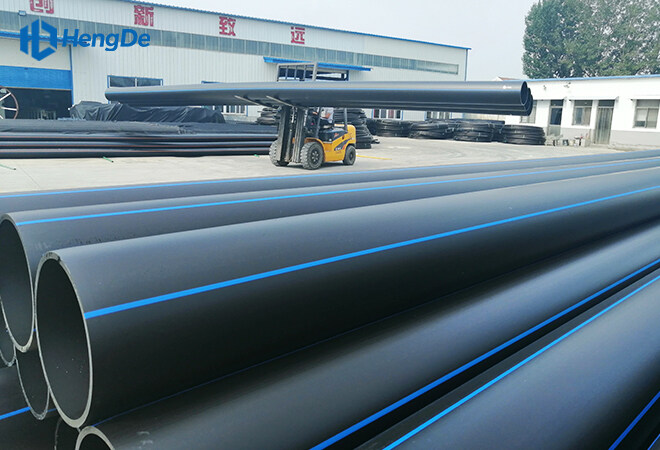

Труба HDPE для питьевой воды
Стандартный: DIPS
1. Размер: OD20-1600 мм (1/2 дюйма-63 дюйма).
2. Давление: PN32-SDR6, PN25-SDR7.4, PN20-SDR9, PN16-SDR11, PN12.5-SDR13.6, PN10-SDR17, PN8-SDR21, PN6-SDR26, PN5-SDR33, PN4-SDR41.
3. Материал: PE63, PE80, PE100, PE4710, PE3608, PE3408, PE100RC.

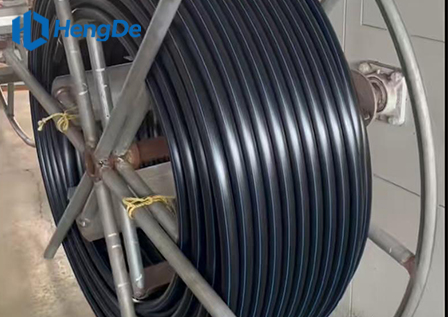

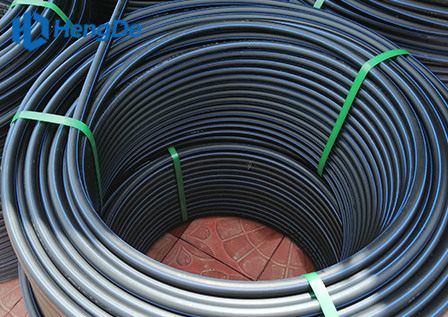

4. Длина: 5,8 м/11,8 м. Длина рулона 100-200 м. Рулон для DN20-90 мм.
5. Области применения: водоснабжение, горнодобывающая промышленность, дноуглубительные работы, морская отрасль, ирригация, промышленность, химическая промышленность, дренаж для муниципальных садов и т. д.
6. Стандарты: ISO 4427, GB/T 13663, EN 12201, AS/NZS 4130, DIN 8074/8075, ГОСТ 18599, DIPS, IPS, ASTM 3035, ASTM F714 и др.
7. Срок поставки: 10-20 дней в зависимости от общего количества.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение

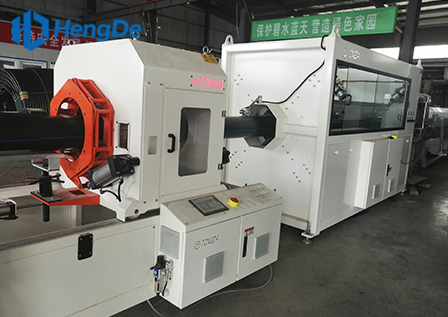

Полная форма HDPE – это полиэтилен высокой плотности. Трубы из HDPE изготовляются в рамках процесса, известного как экструзия. В этом процессе материал ВППЭ нагревается до полурасплавленного состояния, а затем вынужден пройти через штамп, чтобы сформировать трубку. Затем трубку охлаждают, чтобы затвердить материал и разрезать на желаемую длину. Этот процесс обеспечивает последовательное качество и высокую долговечность конечного продукта. Таким образом, конечный продукт является высококачественной, гибкой и прочной трубой, которая может использоваться для различных приложений. Трубы из ВППЭ широко используются в водоснабжении, газораспределении, канализационных и дренажных системах и промышленных процессах.
Описание трубы из полиэтилена высокой плотности (HDPE) для питьевой воды
Труба из ПВПЭ, также известная как высокоплотностная полиэтиленовая труба, изготовлена из гранулированного материала ПВПЭ и является гибкой пластиковой трубой, используемой для транспортировки жидкости и газа.
В качестве прочного и безопасного компонента для систем питьевой воды трубопроводы из ПВПЭ помогают доставлять чистую питьевую воду во многих областях применения. При правильном использовании и в правильных условиях трубы из ПВПЭ являются самым прочным и гибким вариантом.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества труб из полиэтилена высокой плотности (HDPE) для питьевой воды
Необходимо выбрать правильные трубопроводные материалы в области питьевой водоснабжения, чтобы гарантировать безопасность, надежность и долговечность инфраструктуры. Полиэтилен высокой плотности (ПВЭ) стал предпочтительным выбором для систем распределения воды, поскольку он очень устойчив к коррозии, химическим веществам и экологическим стрессорам.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Экологические напряжения, такие как коррозия и химическая атака, не значительно влияют на трубы из ВППЭ. Они имеют срок службы до 50 лет.
Трубы из HDPE с большим диаметром могут обрабатывать широкий диапазон номинальных давлений, обычно около 1000 пси.
Гибкость, присущая HDPE, упрощает его установку, особенно для строительных практик без траншей.
Поскольку трубы из ПВПЭ соединяются посредством сварки с опорной сваркой и электроплиенной сварки, они устойчивы к утечке.
С диапазоном сопротивления pH от 1 до 14 трубы из ВППЭ высоко устойчивы к различным химическим веществам, что означает, что они не будут разрушаться при перевозке питьевой воды, содержащей различные химические компоненты.
Гладкая внутренняя поверхность HDPE минимизирует гидравлическое трение, что помогает оптимизировать скорости потока или снизить затраты на энергию, связанные с системами насоса воды, тем самым повышая эффективность всей сети распределения воды.
Спецификация
| Размеры и габариты чугунных труб (DIPS) PE4710 (PE3408) в дюймах. | ||||||||||
| НОМИНАЛЬНОЕ ДАВЛЕНИЕ | 335 psi DR 7.0 | 250 psi DR 9.0 | 200 psi DR 11.0 | 160 psi DR 13.5 | PE4710 (PE3408) | |||||
| Номинальный диаметр трубы | DIPS OD(in) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Номинальный диаметр трубы |
| 4" | 4.5 | 0.686 | 3.87 | 0.533 | 3.13 | 0.436 | 2.62 | 0.356 | 2.18 | 4" |
| 6" | 5.563 | 0.986 | 8.00 | 0.767 | 6.47 | 0.627 | 5.42 | 0.511 | 4.50 | 6" |
| 8" | 6.625 | 1.293 | 13.76 | 1.006 | 11.13 | 0.823 | 9.32 | 0.67 | 7.75 | 8" |
| 10" | 8.625 | 1.586 | 20.70 | 1.233 | 16.74 | 1.009 | 14.03 | 0.822 | 11.66 | 10" |
| 12" | 10.75 | 1.886 | 29.27 | 1.467 | 23.67 | 1.200 | 19.84 | 0.978 | 16.48 | 12" |
| 14" | 12.75 | 2.186 | 39.33 | 1.700 | 31.80 | 1.391 | 26.65 | 1.133 | 22.15 | 14" |
| 16" | 14 | 2.486 | 50.87 | 1.933 | 41.13 | 1.582 | 34.47 | 1.289 | 28.64 | 16" |
| 18" | 16 | 2.786 | 63.89 | 2.167 | 51.66 | 1.773 | 43.29 | 1.444 | 35.97 | 18" |
| 20" | 18 | 2.400 | 63.38 | 1.964 | 53.12 | 1.600 | 44.14 | 20" | ||
| 24" | 20 | 2.867 | 90.43 | 2.345 | 75.78 | 1.911 | 62.97 | 24" | ||
| 30" | 22 | 2.909 | 116.58 | 2.370 | 96.87 | 30" | ||||
| 36" | 24 | 3.482 | 167.01 | 2.837 | 138.77 | 36" | ||||
| 42" | 30 | 3.296 | 187.33 | 42" | ||||||
| НОМИНАЛЬНОЕ ДАВЛЕНИЕ | 125 psi DR 7.0 | 100 psi DR 9.0 | 200 psi DR 11.0 | 160 psi DR 13.5 | PE4710 (PE3408) | |||||
| Номинальный диаметр трубы | DIPS OD(in) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Минимальная высота стены (дюймы) | Вес (фунты/фут²) | Номинальный диаметр трубы |
| 4" | 4.800 | 0.282 | 1.76 | 0.229 | 1.45 | 4" | ||||
| 6" | 6.900 | 0.406 | 3.64 | 0.329 | 2.99 | 0.265 | 2.43 | 0.212 | 1.96 | 6" |
| 8" | 9.050 | 0.532 | 6.26 | 0.431 | 5.13 | 0.348 | 4.19 | 0.278 | 3.37 | 8" |
| 10" | 11.100 | 0.653 | 9.42 | 0.529 | 7.73 | 0.427 | 6.30 | 0.342 | 5.09 | 10" |
| 12" | 13.200 | 0.776 | 13.31 | 0.629 | 10.93 | 0.508 | 8.91 | 0.406 | 7.19 | 12" |
| 14" | 15.300 | 0.900 | 17.89 | 0.729 | 14.68 | 0.588 | 11.96 | 0.471 | 9.66 | 14" |
| 16" | 17.400 | 1.024 | 23.15 | 0.829 | 18.98 | 0.669 | 15.48 | 0.535 | 12.48 | 16" |
| 18" | 19.500 | 1.147 | 29.07 | 0.929 | 23.84 | 0.750 | 19.44 | 0.600 | 15.69 | 18" |
| 20" | 21.600 | 1.271 | 35.68 | 1.029 | 29.25 | 0.831 | 23.86 | 0.665 | 19.26 | 20" |
| 24" | 25.800 | 1.518 | 50.89 | 1.229 | 41.73 | 0.992 | 34.03 | 0.794 | 27.46 | 24" |
| 30" | 32.000 | 1.882 | 78.26 | 1.524 | 64.18 | 1.231 | 52.37 | 0.985 | 42.26 | 30" |
| 36" | 38.300 | 2.253 | 112.13 | 1.824 | 91.93 | 1.473 | 75.00 | 1.178 | 60.49 | 36" |
| 42" | 44.500 | 2.618 | 151.39 | 2.119 | 124.09 | 1.712 | 101.28 | 1.369 | 81.68 | 42" |
| Расчет номинального давления производится с использованием коэффициента запаса прочности 0,63 для полиэтилена высокой плотности (HDS) при температуре 73°F, как указано в стандарте PPI TR-4 для материалов PE 4710. Полиэтилен высокой плотности может выдерживать давление, в 1,5 раза превышающее номинальное давление трубы при повторяющихся скачках, и до 2,0 раз превышающее номинальное давление трубы при эпизодических скачках. При учете температурных, химических и экологических условий эксплуатации могут потребоваться дополнительные коэффициенты запаса прочности. | ||||||||||
| Данная таблица размеров и габаритов предназначена для ознакомления. Она не должна использоваться вместо консультации лицензированного инженера-специалиста. Вес труб рассчитывается в соответствии с PPI TR-7. Средний внутренний диаметр рассчитывается с использованием DIPS OD и минимальной толщины стенки плюс 6% для оценки расхода жидкости. Фактический внутренний диаметр может отличаться. При проектировании компонентов, соответствующих внутреннему диаметру трубы, обратитесь к размерам и допускам трубы в соответствующей спецификации производителя труб. | ||||||||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Характерный | Требование | Параметры теста | Метод(ы) тестирования | ||
| Параметр | Ценить | ||||
| 1 | Удлинение при разрыве для еu ≤5 мм | ≥350 % | Форма тестового образца | Тип 2 | EN ISO 6259-1 и ISO 6259-3:1997 |
| Тестовая скорость | 100 мм/мин | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 6259-1 | ||||
| 2 | Относительное удлинение при разрыве на 5 мм < еu 12 мм | ≥ 350 % | Форма тестового образца | Тип 1 | EN ISO 6259-1 и ISO 6259-3:1997 |
| Тестовая скорость | 50 мм/мин | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 6259-1 | ||||
| 3 | Удлинение при разрыве для е> 12 мм | ≥ 350 % | Форма тестового образца | Тип 1 | EN ISO 6259-1 и ISO 6259-3:1997 |
| Тестовая скорость | 25 мм/мин | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 6259-1 | ||||
| ИЛИ | |||||
| Форма тестового образца | Тип 3 | ||||
| Тестовая скорость | 10 мм/мин | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 6259-1 | ||||
| 4 | Продольная реверсия. Толщина стенки ≤16 мм. | ≤ 3 % Первоначальный внешний вид трубы должен сохраняться. | Температура испытания: | EN ISO 2505 | |
| ПЭ 40 | 100°C | ||||
| ПЭ 80 | 110 °C | ||||
| ПЭ 100 | 110 °C | ||||
| Длина образца для испытаний | 200 мм | ||||
| Время погружения | Соответствует стандарту EN ISO 2505. | ||||
| Метод испытания | EN ISO 2505 | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 2505. | ||||
| 5 | Показатель массового расхода расплава (MFR) для полиэтилена 40 | После обработки максимальное отклонение составляет ±20% от значения, измеренного на партии, использованной для изготовления трубы. | Нагрузка | 2,16 кг | EN ISO 1133 |
| Температура испытания | 190 °C | ||||
| Время | 10 мин | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 1133. | ||||
| 6 | Показатель массового расхода расплава (MFR) для ПЭ 80, ПЭ 100 | После обработки максимальное отклонение составляет ±20% от значения, измеренного на партии, использованной для изготовления трубы. | Нагрузка | 5,0 кг | EN ISO 1133 |
| Температура испытания | 190 °C | ||||
| Время | 10 мин | ||||
| Количество тестовых образцов | Соответствует стандарту EN ISO 1133. | ||||
| 7 | Время индукции окисления | ≥20 мин | Температура испытания | 200 °C | ISO 11357-6 |
| Тестовая среда | Кислород | ||||
| Вес образца | (15±2) мг | ||||
| Количество тестовых образцов | 3 | ||||
| 8 | Влияние на качество воды | Действуют национальные правила. | |||
| 9 | Гидростатическая прочность при 20 °C | В ходе испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип А | ЕН ИСО 1167-1 и ЕН ИСО 1167-2. |
| Период подготовки | Соответствует стандарту EN ISO 1167-1 | ||||
| Количество тестовых образцов | 3 | ||||
| Тип теста | Вода в воде | ||||
| Температура испытания | 20 °C | ||||
| Период тестирования | 100 ч | ||||
| Окружное (кольцевое) напряжение для: | |||||
| ПЭ 40 | 7,0 МПа | ||||
| ПЭ 80 | 10,0 МПа | ||||
| ПЭ 100 | 12,0 МПа | ||||
| 10 | Гидростатическая прочность при 80 °C | В ходе испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип А | ЕН ИСО 1167-1 и ЕН ИСО 1167-2. |
| Период подготовки | Соответствует стандарту EN ISO 1167-1 | ||||
| Количество тестовых образцов | 3 | ||||
| Тип теста | Вода в воде | ||||
| Температура испытания | 80 °C | ||||
| Период тестирования | 165 ч | ||||
| Окружное (кольцевое) напряжение для: | |||||
| ПЭ 40 | 2,5 МПа | ||||
| ПЭ 80 | 4,5 МПа | ||||
| ПЭ 100 | 5,4 МПа | ||||
| 11 | Гидростатическая прочность при 80 °C | В ходе испытаний ни один из образцов не вышел из строя. | Торцевые заглушки | Тип А | ЕН ИСО 1167-1 и ЕН ИСО 1167-2. |
| Период подготовки | Соответствует стандарту EN ISO 1167-1 | ||||
| Количество тестовых образцов | 3 | ||||
| Тип теста | Вода в воде | ||||
| Температура испытания | 80 °C | ||||
| Период тестирования | 1000 ч | ||||
| Окружное (кольцевое) напряжение для: | |||||
| ПЭ 40 | 2,0 МПа | ||||
| ПЭ 80 | 4,0 МПа | ||||
| ПЭ 100 | 5,0 МПа | ||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
Трубы из полиэтилена высокой плотности (ПВПЭ) являются идеальным выбором трубопроводного материала для применений, включая питьевую водоснабжение, управление сточными водами, горнодобывающие операции, промышленные системы передачи жидкости, энергетику, инфраструктуру связи, сельскохозяйственное орошение, системы пожарной защиты, морскую аквакультуру, проекты dragging и распределение нефти и газа.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
- Водоснабжение
- Канализация и водоотведение
- Горнодобывающая
- Химический транспорт

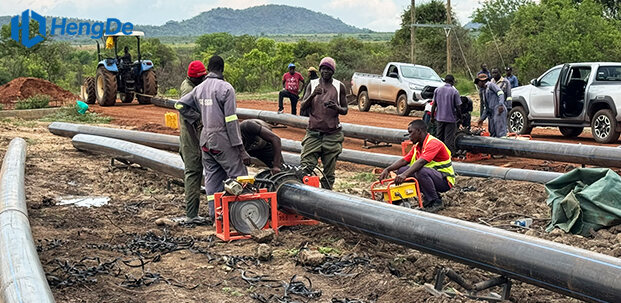

Водоснабжение
Трубы из полиэтилена высокой плотности (HDPE) изготавливаются из первичного полиэтилена, пригодного для контакта с пищевыми продуктами, что делает их безопасными для перекачки питьевой воды. Благодаря высокой устойчивости к коррозии, износу и воздействию химических веществ, эти трубы используются как в частных, так и в общественных системах водоснабжения.
Inquiry Now

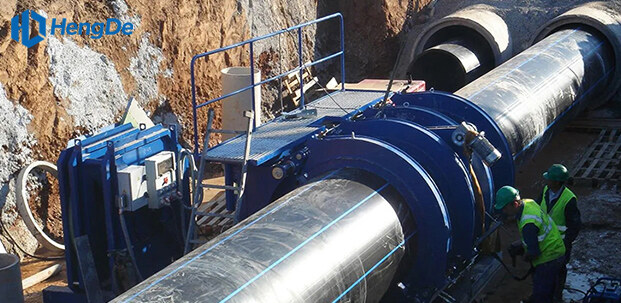

Канализация и водоотведение
Трубы из полиэтилена высокой плотности (HDPE) широко используются в канализационных и дренажных системах благодаря своей превосходной химической и коррозионной стойкости. Эти трубы достаточно прочны, чтобы выдерживать высокое давление.
Inquiry Now

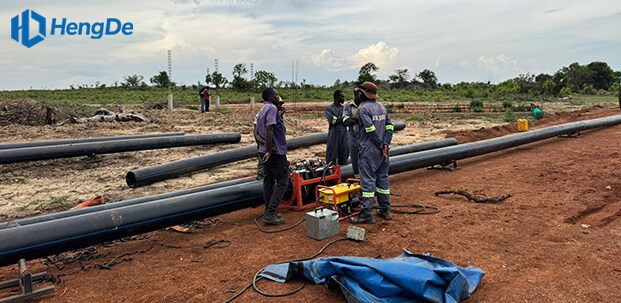

Горнодобывающая
Трубы из полиэтилена высокой плотности (HDPE) идеально подходят для применения в горнодобывающей промышленности, например, для транспортировки пульпы и технологической воды. Благодаря своей исключительной износостойкости и ударопрочности, они превосходно работают в суровых условиях.
Inquiry Now

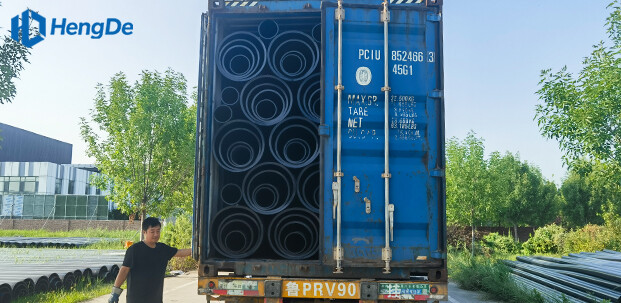

Химический транспорт
Благодаря превосходной химической стойкости, трубы из полиэтилена высокой плотности (HDPE) подходят для транспортировки химических веществ и опасных материалов.
Inquiry NowНаша картина
- Панорама товара

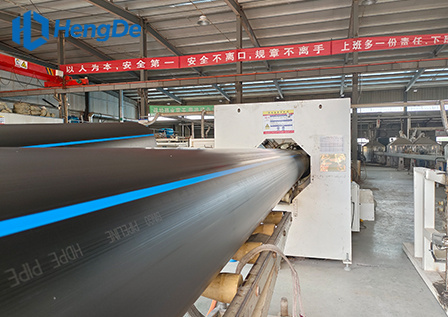

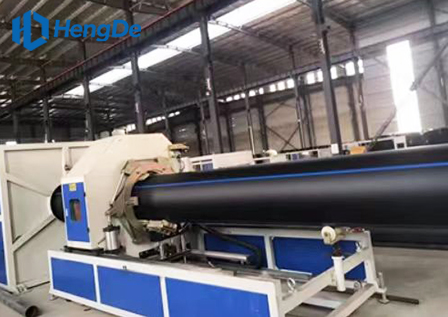

- Производство продукции
