Серия труб перколации HDPE

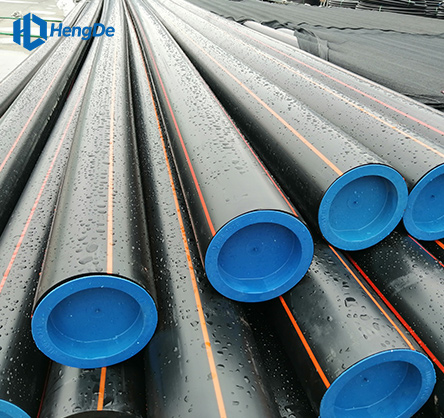

HDPE перфорированная проницаемая труба
Стандарт: GB/T 13663.2018
1. Размер: OD20-1600 мм (1/2 дюйма-63 дюйма).
2. Давление: PN32-SDR6, PN25-SDR7.4, PN20-SDR9, PN16-SDR11, PN12.5-SDR13.6, PN10-SDR17, PN8-SDR21, PN6-SDR26, PN5-SDR33, PN4-SDR41.
3. Материал: PE63, PE80, PE100, PE4710, PE3608, PE3408, PE100RC.
4. Длина: 5,8 м/11,8 м. Длина рулона 100-200 м. Рулон для DN20-90 мм.
5. Области применения: водоснабжение, горнодобывающая промышленность, дноуглубительные работы, морская отрасль, ирригация, промышленность, химическая промышленность, дренаж для муниципальных садов и т. д.
6. Стандарты: ISO 4427, ISO 8772, GB/T 13663, EN 12201, AS/NZS 4130, DIN 8074/8075, ГОСТ 18599, DIPS, IPS, ASTM 3035, ASTM F714 и др.
7. Срок поставки: 10-20 дней в зависимости от общего количества.
- Введение
- Особенность
- Спецификация
- Физический параметр
- Приложение
- Скачать
Введение
Перфорированные трубы из полиэтилена высокой плотности (ПЭВП) — это тип пластиковых дренажных труб с небольшими отверстиями или перфорациями, просверленными в стенках трубы. Эти перфорации позволяют воде проникать в трубу и отводиться, что делает их идеальным решением для поверхностного и подземного водоотведения. Отверстия могут быть просверлены с заданным интервалом на внешней поверхности перфорированных труб из ПЭВП в соответствии с требованиями заказчика.
Описание перфорированной проницаемой трубы из полиэтилена высокой плотности (HDPE)
Перфорированные полиэтиленовые трубы — это новый тип трубопроводов, сочетающих в себе функции фильтрации и дренажа воды. Благодаря уникальной конструкции и превосходным характеристикам материалов, эти трубы преодолевают многие недостатки других дренажных трубопроводов. Они обеспечивают эффективный дренаж и отвод воды. Используя капиллярное действие и принцип сифона, они объединяют водопоглощение, проницаемость и дренаж в единое решение и соответствуют требованиям к давлению, водопроницаемости и фильтрации, указанным в инженерных проектах. Эти трубы не разрушаются из-за геологических или температурных изменений и могут отводить чистую воду, не вызывая вторичного загрязнения окружающей среды, что делает их новым типом экологически чистого продукта. Они отличаются простой конструкцией, не требуют соединений, не имеют особых ограничений по геологическим и топографическим условиям и подходят для всех областей, где необходим подземный дренаж.
Посещение заводов и независимые инспекции приветствуются.
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Особенность
Преимущества проницаемой трубы из HDPE
Высококачественное сырье
Строгий контроль качества
Технические характеристики настраиваемые
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Легкий, с меньшим количеством соединений и удобным монтажом.
Изготовленный из полиэтилена, он обладает высокой гибкостью, хорошей совместимостью с почвой, нетоксичен и безопасен.
В процессе производства добавляются антиоксиданты и сажа, что повышает устойчивость к ультрафиолетовому излучению и замедляет старение материала.
Высокая жесткость кольца. Подтверждено профессиональными испытательными учреждениями, жесткость кольца соответствует высоким отраслевым стандартам, а соединение труб не представляет сложности.
Лазерная маркировка на поверхности трубы для обеспечения долговременной отслеживаемости.
Можно быстро нарезать на необходимую длину и соединить методом термосварки или механическими фитингами, что снижает трудозатраты и сокращает сроки монтажа.
Спецификация
| GB/T 13663.2-2018 | |||||
| ПЭ100 | SDR26 | СДР21 | SDR17 | SDR13.6 | СДР11 |
| S12.5 | S10 | S8 | S6.3 | S5 | |
| Нормальный диаметр DN (мм) | Толщина стенки (мм) | ||||
| 20 | 2.3 | ||||
| 25 | 2.3 | 2.3 | |||
| 32 | 2.3 | 2.4 | 3 | ||
| 40 | 2.3 | 2.4 | 3 | 3.7 | |
| 50 | 2.3 | 2.4 | 3 | 3.7 | 4.6 |
| 63 | 2.5 | 3 | 3.8 | 4.7 | 5.8 |
| 75 | 2.9 | 3.6 | 4.5 | 5.6 | 6.8 |
| 90 | 3.5 | 4.3 | 5.4 | 6.7 | 8.2 |
| 110 | 4.2 | 5.3 | 6.6 | 8.1 | 10 |
| 125 | 4.8 | 6 | 7.4 | 9.2 | 11.4 |
| 140 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 |
| 160 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 |
| 180 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 |
| 200 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 |
| 225 | 8.6 | 10.8 | 13.4 | 16.6 | 20.5 |
| 250 | 9.6 | 11.9 | 14.8 | 18.4 | 22.7 |
| 280 | 10.7 | 13.4 | 16.6 | 20.6 | 25.4 |
| 315 | 12.1 | 15 | 18.7 | 23.2 | 28.6 |
| 355 | 13.6 | 16.9 | 21.1 | 26.1 | 32.2 |
| 400 | 15.3 | 19.1 | 23.7 | 29.4 | 36.3 |
| 450 | 17.2 | 21.5 | 26.7 | 33.1 | 40.9 |
| 500 | 19.1 | 23.9 | 29.7 | 36.8 | 45.4 |
| 560 | 21.4 | 26.7 | 33.2 | 41.2 | 50.8 |
| 630 | 24.1 | 30 | 37.4 | 46.3 | 57.2 |
| 710 | 27.2 | 33.9 | 42.1 | 52.2 | 64.5 |
| 800 | 30.6 | 38.1 | 47.4 | 58.8 | 72.6 |
| 900 | 34.4 | 42.9 | 53.3 | 66.2 | 81.7 |
| 1000 | 38.2 | 47.7 | 59.3 | 72.5 | 90.2 |
| 1200 | 45.9 | 57.2 | 67.9 | 88.2 | |
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Физический параметр
| Предметы | Требование | Параметры испытаний | Метод испытания | ||
| 1 | Расход расплавленного вещества (г/10 мин) | Изменение показателя MFR до и после обработки (не более 20%) | Неподрессоренная масса | 5 кг | GB/T3682.1 |
| температура испытания | 190 ℃ | ||||
| 2 | Время индукции окисления | ≥20 мин | Температура испытания | 210 ℃ | GB/T19466.6-2009 |
| 3 | Продольная скорость ретракции | ≤3% | GB/T6671-2001 | ||
| Температура испытания | 110 ℃ | ||||
| длина выборки | 200 мм | ||||
| 4 | содержание сажи | 2,0%~2,5% | — | — | GB/T13021-1991 |
| 5 | Дисперсия сажи/дисперсия пигмента | ≤класс 3 | — | — | GB/T18251-2000 |
| 6 | Содержание золы | ≤0,1% | Температура испытания | (850±50)℃ | GB/T9345.1-2008 |
| 7 | Относительное удлинение при разрыве ≤5 мм | ≥350% | Образец формы | Тип 2 | GB/T8804.1-2003 |
| Тестовая скорость | 100 мм/мин | ||||
| Относительное удлинение при разрыве 5 мм < ≤ 12 мм | ≥350% | Образец формы | Тип 1 | ||
| Тестовая скорость | 50 мм/мин | ||||
| Удлинение при разрыве > 12 мм | ≥350% | Образец формы | Тип 1 | ||
| Тестовая скорость | 25 мм/мин | ||||
| или | |||||
| Образец формы | Тип 3 | ||||
| Тестовая скорость | 10 мм/мин | ||||
| 8 | Устойчивость к медленному росту трещин ≤5 мм (конусный тест) | <10 мм/24 ч | — | — | GB/T19279-2003 GB/T18476-2001 |
| 9 | Устойчивость к медленному распространению трещин en>5 мм (испытание на надрез) | Никаких повреждений, никаких протечек. | Температура испытания | 80 ℃ | GB/T19279-2003 GB/T18476-2001 |
| Внутреннее испытательное давление: | |||||
| PE80,SDR11 | 0,80 МПа | ||||
| PE100, SDR11 | 0,92 МПа | ||||
| Время тестирования | 500 ч | ||||
| Тип теста | Вода-Вода | ||||
| 10 | Гидростатическая прочность(20℃,100 ч） | Никаких повреждений, никаких протечек. | Температура испытания | 20 ℃ | GB/T6111-2003 |
| Время тестирования | 100 ч | ||||
| Кольцевое напряжение: | |||||
| PE80 | 10,0 МПа | ||||
| ПЭ100 | 12,0 МПа | ||||
| 11 | Гидростатическая прочность(80℃,165 ч） | Никаких повреждений, никаких протечек. | Температура испытания | 80 ℃ | GB/T6111-2003 |
| Время тестирования | 165 ч | ||||
| Кольцевое напряжение: | |||||
| PE80 | 4,5 МПа | ||||
| ПЭ100 | 5,4 МПа | ||||
| 12 | Гидростатическая прочность(80℃,1000 ч） | Никаких повреждений, никаких протечек. | Температура испытания | 80 ℃ | GB/T6111-2003 |
| Время тестирования | 1000 ч | ||||
| Кольцевое напряжение: | |||||
| PE80 | 4,0 МПа | ||||
| ПЭ100 | 5,0 МПа | ||||
Обращайтесь к нам за каталогами продукции, коммерческими предложениями и профессиональной технической поддержкой.
Пожалуйста, свяжитесь с нами по email: sales@hengdepipes.com или WhatsApp: +86 15265578500.
Приложение
● Сельскохозяйственный дренаж
Перфорированные трубы из полиэтилена высокой плотности (HDPE) широко применяются в сельскохозяйственном дренаже для предотвращения заболачивания и повышения дренажной способности почвы. Устанавливаемые на полях, в садах и других сельскохозяйственных районах, эти трубы эффективно предотвращают повреждение урожая и способствуют здоровому росту растений.
● Подземный дренаж
Перфорированные трубы из полиэтилена высокой плотности (HDPE) также используются в системах подземного водоотведения, отводя избыток воды и предотвращая затопления. Они подходят для установки в жилых, коммерческих и промышленных зонах, защищая здания, дороги и другую инфраструктуру от повреждений, вызванных водой.
● Свалки
В проектах по захоронению отходов для сбора и транспортировки фильтрата для последующей очистки используются перфорированные трубы из полиэтилена высокой плотности (HDPE). Перфорация позволяет фильтрату поступать в трубы, предотвращая загрязнение окружающей почвы и грунтовых вод.
● Горнодобывающая промышленность и добыча нефти
Перфорированные трубы из полиэтилена высокой плотности (HDPE) используются в горнодобывающей и нефтедобывающей промышленности для транспортировки воды и других жидкостей. Они применимы как для наземного, так и для подземного применения и могут быть изготовлены на заказ в соответствии с конкретными требованиями проекта.
